Restauration jaune Torpedo Empty Restauration jaune Torpedo

Message  rector Lun 10 Oct - 10:25

bonne journée
Je viens de commencer la restauration de mon 5hp-c2.
Je lance ce fil pour vous montrer mon travail à la maison et aussi parce que je suis sûr que j'aurai beaucoup de questions.

La voiture a été restaurée par le propriétaire précédent il y a de nombreuses années, mais la qualité était très médiocre. tout est à refaire.

ma présentation ici : https://amicale5hp.forumactif.com/t2886-presentation-rector-5hp-c2

tout a commencé par l'obtention des disques Michelin Bidendum originaux - pour cela je remercie M. Michel et pour sa très utile collaboration.

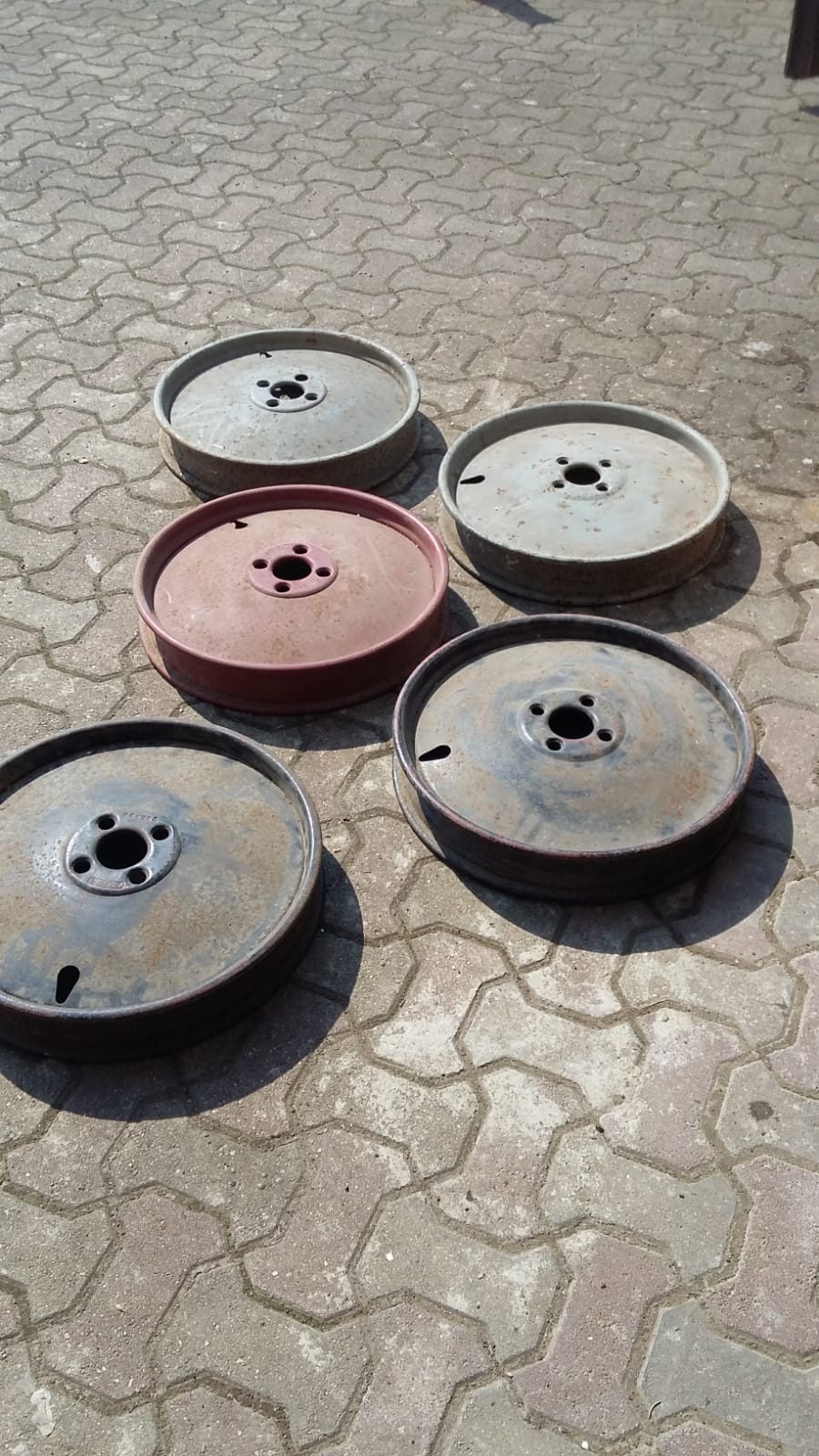

Restauration jaune Torpedo Img-2025

    Les disques ont été modifiés pour être utilisés avec un pneu ordinaire - en ajoutant des ceintures en acier de 2 mm d'épaisseur et du caoutchouc de 1,5 mm d'épaisseur provenant de l'ancienne chambre à air.
    Les pneus s'adaptent très bien

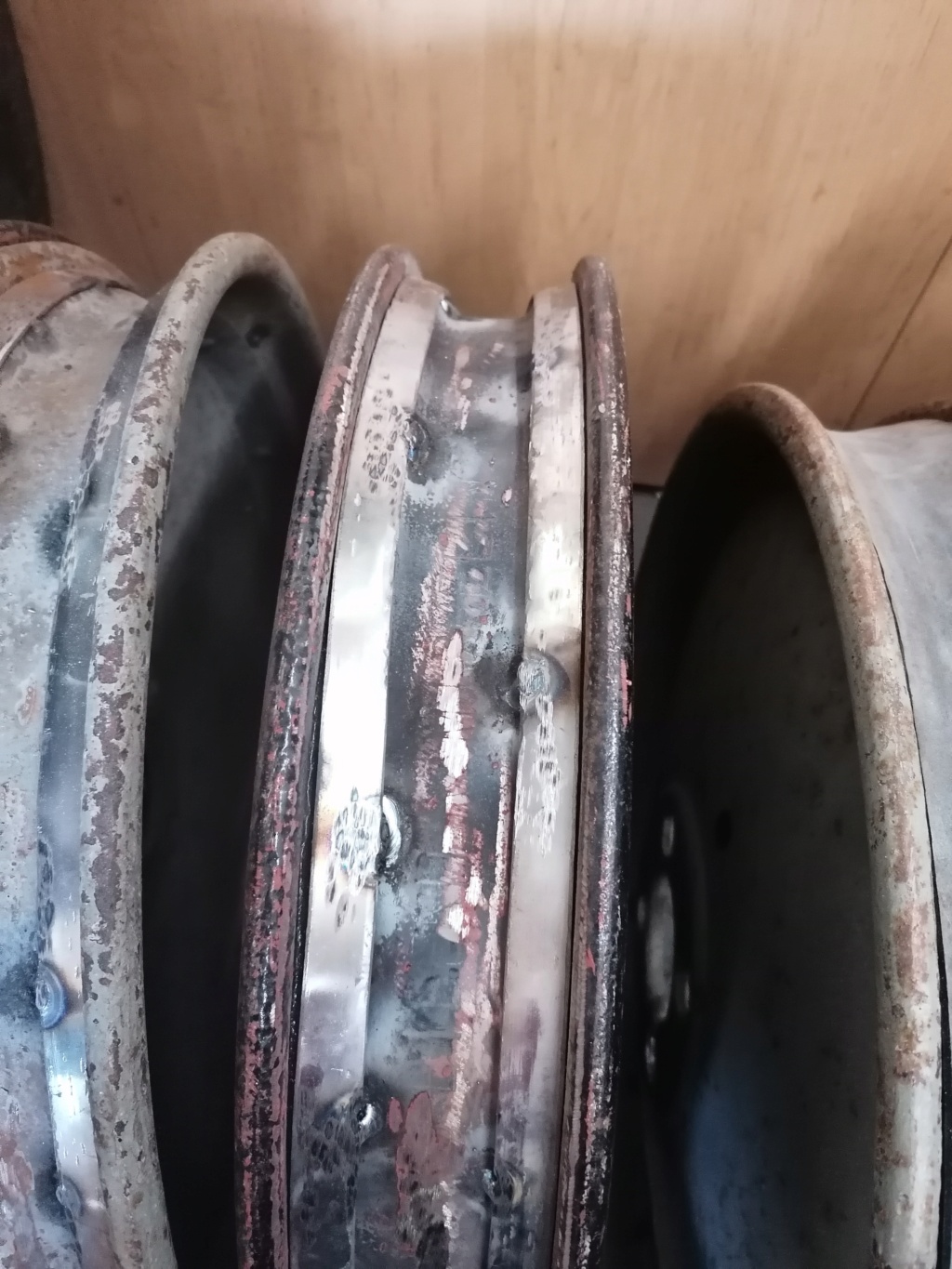

    Restauration jaune Torpedo Img_2087

    Restauration jaune Torpedo Img_2086

    Restauration jaune Torpedo Img_2085


      Après cela, les disques ont été peints dans la couleur RAL 1012. Je sais que l'original est noir, mais je préfère le jaune.

      Restauration jaune Torpedo Img-2026

      Restauration jaune Torpedo Img_2088

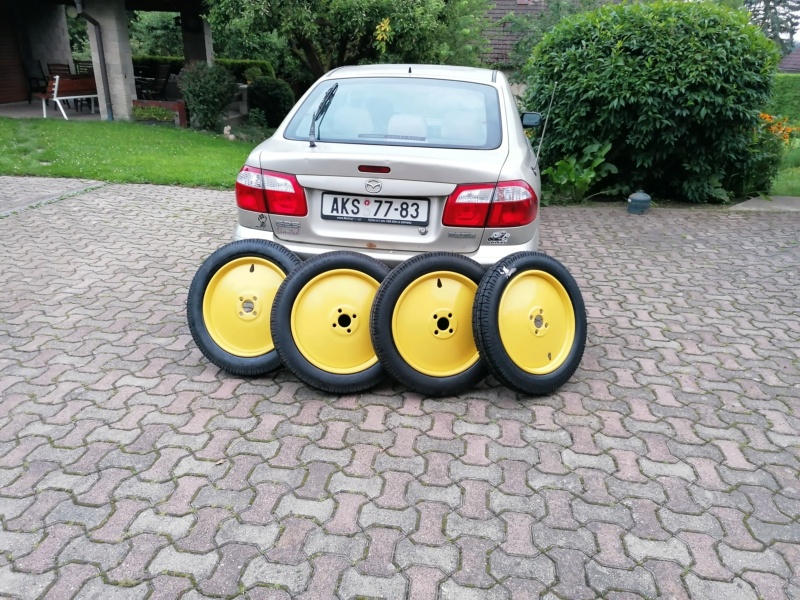

      Restauration jaune Torpedo Img_2089

      Restauration jaune Torpedo Img_2090


        Maintenant, l'étape du démontage total a commencé. La réparation des choses mécaniques, nouvelle peinture, nouvel intérieur suivront.

        Restauration jaune Torpedo Img_2092

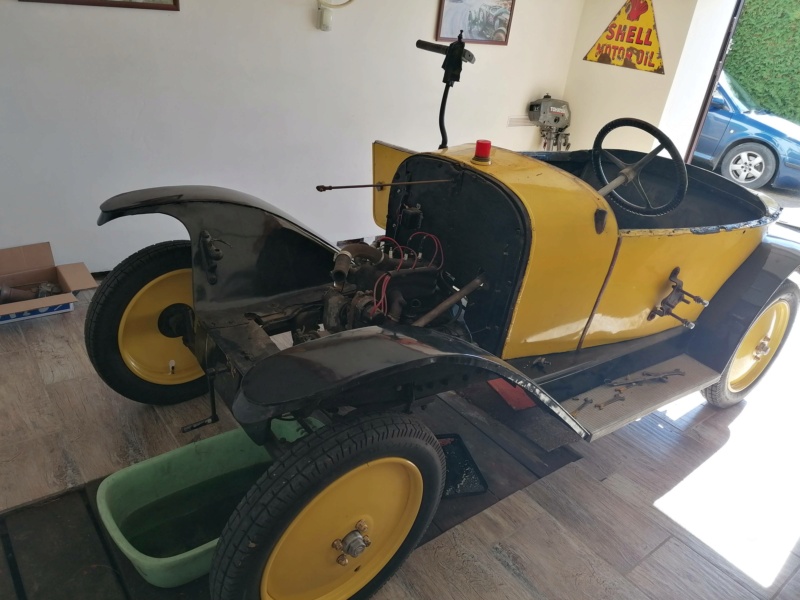

        Restauration jaune Torpedo Img_2091


          Je veux faire la plupart des choses moi-même en coopération avec mon père.
          J'ajouterai progressivement d'autres photos de la restauration et aussi mes questions.

          Passez une bonne journée
          rector
          rector

          Messages : 53
          Date d'inscription : 06/04/2022
          Age : 34
          Localisation : Czech Republic

          landmannnn aime ce message

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  rector Sam 15 Oct - 19:20

          le travail d'aujourd'hui

          Restauration jaune Torpedo Img_2099

          Restauration jaune Torpedo Img_2101

          Restauration jaune Torpedo Img_2100

          Restauration jaune Torpedo Img_2103

          Restauration jaune Torpedo Img_2102

          Restauration jaune Torpedo Img_2105
          rector
          rector

          Messages : 53
          Date d'inscription : 06/04/2022
          Age : 34
          Localisation : Czech Republic

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  Fer Sam 15 Oct - 20:03

          Et tu a un hors-bord pour le petit bateau jaune... geek geek
          Fer
          Fer

          Messages : 2262
          Date d'inscription : 12/04/2010
          Age : 61
          Localisation : Limbourg Pays-Bas

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  capetien Dim 16 Oct - 9:14

          clap clap clap ! bravo c'est un superbe projet ... merci de nous faire partager tes travaux de restauration.
          tiens petite question , pourrais tu envoyer une photo j'aimerais savoir comment sont montés les supports de pare brise ( sous la tole)
          bon courage !
          Fred

          capetien

          Messages : 136
          Date d'inscription : 07/11/2018
          Localisation : val d'oise Longuesse

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  rector Lun 17 Oct - 20:03

          aujourd'hui il faisait beau temps pour peindre. L'amorce du corps est terminée.

          Restauration jaune Torpedo Img_2107

          Restauration jaune Torpedo Img_2108

          Restauration jaune Torpedo Img_2106
          rector
          rector

          Messages : 53
          Date d'inscription : 06/04/2022
          Age : 34
          Localisation : Czech Republic

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  rector Jeu 20 Oct - 21:21

          Jaune fini Cool

          Restauration jaune Torpedo Img_2111

          Restauration jaune Torpedo Img_2112
          rector
          rector

          Messages : 53
          Date d'inscription : 06/04/2022
          Age : 34
          Localisation : Czech Republic

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  rector Mar 25 Oct - 21:22

          le démontage s'est poursuivi aujourd'hui. la boîte de vitesses est sortie. le moteur est aussi à l'extérieur.
          Restauration jaune Torpedo Img_2113
          Restauration jaune Torpedo Img_2114

          il y a eu un gros choc quand j'ai enlevé le patch sur le châssis. le châssis est complètement fissuré !
          Restauration jaune Torpedo Img_2116
          Restauration jaune Torpedo Img_2115

          J'ai quelques questions.
          1. Je n'ai trouvé aucun repère sur le volant moteur pour régler l'avance. il n'y a que deux petites marques sur l'une des vis qui maintiennent la couronne. il y a aussi des marques sur deux dents de la couronne. mais toutes les marques ont l'air faites maison et non originales de l'usine. Quelqu'un a-t-il déjà constaté qu'il n'y avait aucune trace sur le volant moteur ?
          Restauration jaune Torpedo Img_2117
          Restauration jaune Torpedo Img_2118

          2. Je n'ai pas trouvé comment retirer le démarreur. un conseil et une procédure?

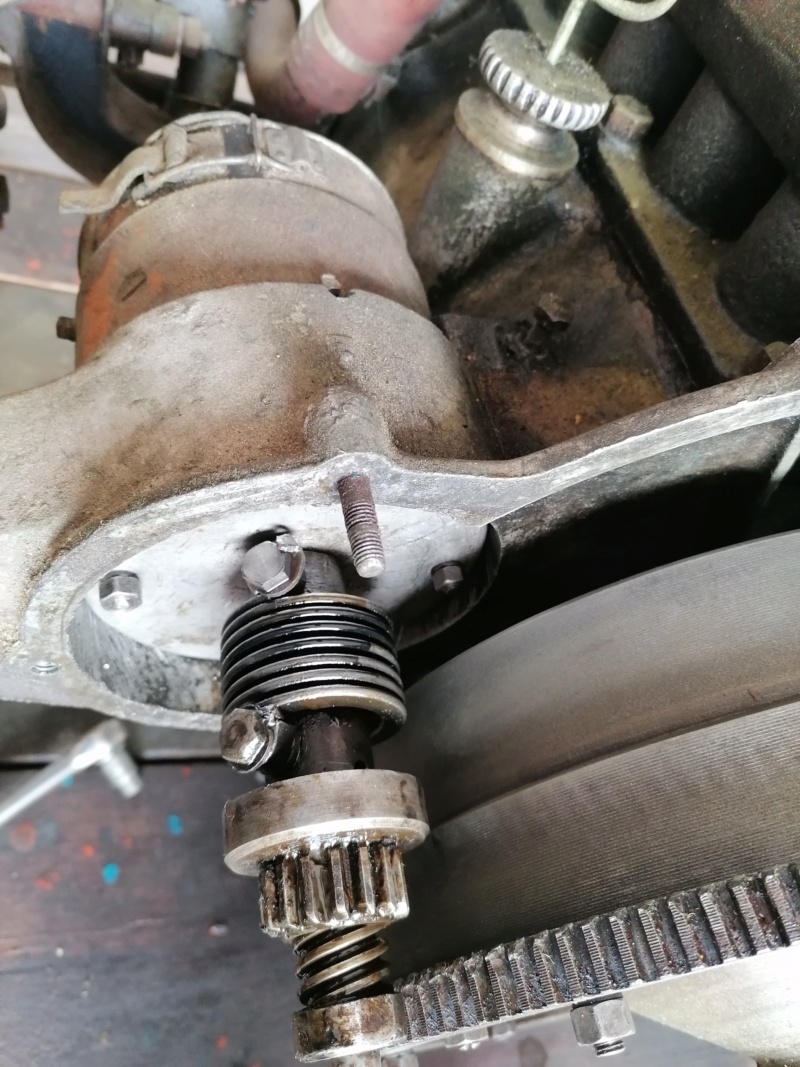

          Restauration jaune Torpedo Img_2119

          3. que signifie le petit nombre 30101 dans le numéro du moteur ?
          Restauration jaune Torpedo Img_2120

          Désolé pour mon français
          rector
          rector

          Messages : 53
          Date d'inscription : 06/04/2022
          Age : 34
          Localisation : Czech Republic

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  Burnier Philippe Mer 26 Oct - 5:35

          Bonjour Rector,

          Bravo pour cette restauration et aussi l'impression en 3D.

          Pour tes questions voici quelques réponses afin de t'aider selon mes expériences.

          1. Je n'ai trouvé aucun repère sur le volant moteur pour régler l'avance. il n'y a que deux petites marques sur l'une des vis qui maintiennent la couronne. il y a aussi des marques sur deux dents de la couronne. mais toutes les marques ont l'air faites maison et non originales de l'usine. Quelqu'un a-t-il déjà constaté qu'il n'y avait aucune trace sur le volant moteur ?

          Un petit dessin que j'ai réalisé pour se repérer facilement.
          Restauration jaune Torpedo Volant10


          2. Je n'ai pas trouvé comment retirer le démarreur. un conseil et une procédure?
          Le démarreur (acier) est grippé dans son logement (aluminium). Solution WD40 est de la patience.


          3. que signifie le petit nombre 30101 dans le numéro du moteur ?
          N° 30101 = Carter de moteur supérieur, goujonné avec tube de refoulement d'huile (sans écrous). Fixation du démarreur par brides.

          Je joins l'adresse du site incontournable de notre ami Willy SCHAFROTH en Allemand, Français, Anglais.
          https://www.citroen-5hp.ch/fr/par/index.php?lang=fr

          Bonne lecture et bonne restauration.

          Amicalement,
          Philippe
          Burnier Philippe
          Burnier Philippe

          Messages : 363
          Date d'inscription : 28/09/2011
          Localisation : 74 Haute-Savoie

          rector aime ce message

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  m gosset Mer 26 Oct - 9:05

          Bonjour Rector

          A propos des marques sur le volant moteur, comme explique dans le Dossier Allumage :

          https://www.fichier-pdf.fr/2022/02/25/allumage-5hp-dossier/

          Restauration jaune Torpedo F0555610

          ...les couronnes de demarreur etaient fragiles et etaient souvent decaleees ou remplacees par des pieces d' accessoiriste sans marquage du PMH .
          Il est tres facile de determiner ce point PMH et le point ALL et de les frapper a nouveau .

          Bonne chance
          MG

          PS : et ici un tres beau dessin du volant moteur par Philippe Burnier:
          https://www.fichier-pdf.fr/2020/02/16/couronne-demarreur-distribution/
          Restauration jaune Torpedo A3b6c010
          m gosset
          m gosset

          Messages : 3332
          Date d'inscription : 29/01/2011
          Age : 75
          Localisation : UK. / Londres

          rector aime ce message

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  rector Jeu 27 Oct - 19:27

          Merci beaucoup pour les conseils utiles. J'ai réussi à retirer le démarreur. Je ne pensais pas qu'il était juste mis là sans aucune vis de fixation. très inhabituel.
          la réparation du cadre fissuré s'est poursuivie aujourd'hui.

          Restauration jaune Torpedo Img_2121

          Restauration jaune Torpedo Img_2123

          Restauration jaune Torpedo Img_2122

          Restauration jaune Torpedo Img_2124

          Restauration jaune Torpedo Img_2125

          Restauration jaune Torpedo Img_2126

          Restauration jaune Torpedo Img_2127

          Restauration jaune Torpedo Img_2129

          Restauration jaune Torpedo Img_2128
          rector
          rector

          Messages : 53
          Date d'inscription : 06/04/2022
          Age : 34
          Localisation : Czech Republic

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  rector Lun 31 Oct - 9:44

          Pouvez-vous s'il vous plaît indiquer quel est le jeu de soupape correct?
          J'ai cherché ces données mais je ne les ai pas trouvées.
          Merci
          rector
          rector

          Messages : 53
          Date d'inscription : 06/04/2022
          Age : 34
          Localisation : Czech Republic

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Jeux aux soupapes

          Message  Jean-Marc Sabouraud Lun 31 Oct - 11:00

          Bonjour,

          Les jeux aux soupapes à froid d'après la RTA :
          - Admission : 0.2 mm
          - Echappement : 0.25 mm

          Amicalement

          @+JM
          Jean-Marc Sabouraud
          Jean-Marc Sabouraud

          Messages : 482
          Date d'inscription : 07/10/2012
          Age : 61
          Localisation : Nord Isère

          rector aime ce message

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  rector Ven 4 Nov - 10:37

          Bonne journée.
          Pouvez-vous s'il vous plaît mesurer ces deux dimensions pour moi?
          1 : volant-siège
          2 : siège-plancher

          merci beaucoup

          Restauration jaune Torpedo Bez_nz10
          rector
          rector

          Messages : 53
          Date d'inscription : 06/04/2022
          Age : 34
          Localisation : Czech Republic

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Couronne pour différentiel

          Message  rector Lun 21 Nov - 9:24

          Bonne journée
          J'ai une couronne différentielle usée. Je veux l'échanger contre un meilleur.
          Est-ce que quelqu'un a une couronne supplémentaire pour le différentiel s'il vous plaît?
          merci beaucoup
          Restauration jaune Torpedo Img_2130
          rector
          rector

          Messages : 53
          Date d'inscription : 06/04/2022
          Age : 34
          Localisation : Czech Republic

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  amicale5hp Lun 21 Nov - 16:06

          Bonjour rector,
          Un petit conseil, il te faut le pignon d'attaque avec la couronne si possible . Sinon tu risque d'avoir un bruit important dans le pont;
          Cela fonctionne par paire.
          Je ne pas sur, mais je regarde quand m^me, ce qu'il me reste.

          Amicalement,
          Jean Pierre

          amicale5hp

          Messages : 2317
          Date d'inscription : 02/01/2010
          Age : 76
          Localisation : Orleans

          http://amicale5hpsandillon.site.voila.fr/

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  m gosset Lun 21 Nov - 20:53

          Bonsoir Rector

          Comme explique dans le Dossier Pont Arriere :
          https://www.fichier-pdf.fr/2022/11/30/pont-arriere-5hp-dossier/


          Restauration jaune Torpedo C92ef010

          … ton pont a une denture hélicoïdale ( et non «  à chevrons « ) c’est donc le Montage no 4 ( pont Citroen ) ou Montage no 5  ( pont d’ accessoiriste )

          Peux tu vérifier quel est le montage et poster des photos ?

          Bonne chance

          MG


          Dernière édition par m gosset le Mer 30 Nov - 18:23, édité 1 fois
          m gosset
          m gosset

          Messages : 3332
          Date d'inscription : 29/01/2011
          Age : 75
          Localisation : UK. / Londres

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  rector Mar 22 Nov - 11:31

          Merci pour vos réponses.
          J'ai probablement un essieu arrière modèle 1 comme sur cette photo (prise de Dossier Pont Arrière 5HP):
          Restauration jaune Torpedo Vzstie10
          Restauration jaune Torpedo Vzstie11

          mais j'ai des dents en spirale ou droites.

          Je n'ai que ces photos disponibles maintenant:
          Restauration jaune Torpedo Img_2131
          Restauration jaune Torpedo Img_2133
          Restauration jaune Torpedo Img_2132
          rector
          rector

          Messages : 53
          Date d'inscription : 06/04/2022
          Age : 34
          Localisation : Czech Republic

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  m gosset Mar 22 Nov - 12:32

          C'est tres bizarre
          Cela voudrait dire que quelqu un a remplace dans un pont modele 1,2 ou 3 "a chevrons "la couronne et le pignon par une version " helicoidale "
          Tout est possible mais ce n' est pas une bonne idee car les engrenages  helicoidaux necessitent une butee a  double rangee de billes pour contrer les effets de la force axiale sur le pigmon

          MG


          Dernière édition par m gosset le Mar 22 Nov - 17:46, édité 1 fois
          m gosset
          m gosset

          Messages : 3332
          Date d'inscription : 29/01/2011
          Age : 75
          Localisation : UK. / Londres

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty pont

          Message  tréfle Mar 22 Nov - 16:57

          j ai deja vu sa des ponts pendant mes recherche d'un pont d'ailleur toujours pas trouver sur certain en alu avait des couple de pignon hélicoïdal en 9 :44 il etait tous pas beau a voir effectivement ces plus pour les ponts oval ou cleason

          tréfle

          Messages : 889
          Date d'inscription : 29/03/2015

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  m gosset Mar 22 Nov - 17:45

          cela explique sans doute pourquoi le pont de Rector est en mauvais état :

          Du fait de l ‘ absence de double rangée de billes , le pignon avance et recule ; ce n’est pas bon pour l’ usure. .

          MG
          m gosset
          m gosset

          Messages : 3332
          Date d'inscription : 29/01/2011
          Age : 75
          Localisation : UK. / Londres

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  rector Ven 25 Nov - 21:38

          Merci pour l'information.  J'ai tout démonté.  J'ai découvert que j'avais une couronne 44:9.  il n'y a pas de roulement axial.  Je vais modifier l'assemblage du roulement et ajouter un roulement axial.  J'aurai besoin d'une meilleure couronne de 44 dents.  Je serai très heureux si quelqu'un a une couronne supplémentaire et me la donne.  merci beaucoup.
          Restauration jaune Torpedo Img_2135
          Restauration jaune Torpedo Img_2137

          Restauration jaune Torpedo Img_2134
          rector
          rector

          Messages : 53
          Date d'inscription : 06/04/2022
          Age : 34
          Localisation : Czech Republic

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  m gosset Sam 26 Nov - 9:10

          Bonjour Rector

          Comme écrivait Jean Pierre , tu ne peux pas garder le pignon et changer la couronne ; il faut trouver les deux car elles sont usinees pour travailler ensemble.

          Ce n’ est pas facile à trouver .

          De plus je ne vois pas comment tu peux installer une butée à billes dans ton pont actuel .

          Voici un dessin de pont modele 5.

          A mon avis il serait sans doute plus simple de trouver un couple pignon - couronne de pont  Citroen « à chevron «  qui est plus courant et qui fonctionnait très bien.

          MG


          Restauration jaune Torpedo 30d5a010
          m gosset
          m gosset

          Messages : 3332
          Date d'inscription : 29/01/2011
          Age : 75
          Localisation : UK. / Londres

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  rector Sam 26 Nov - 9:23

          bonne journée.
          ajouter un roulement axial supplémentaire à mon montage ne sera pas un problème, je pense. la conception du pont rend cela possible. bien sûr je suis ouvert à toutes les possibilités.
          Je pensais que trouver la couronne elle-même serait le moyen le plus simple.
          bien sûr si quelqu'un peut me fournir un jeu de "couronne de pont  Citroen « à chevron « », je lui en serai très reconnaissant.
          en dernier recours, je le ferai réparer et sceller. Désolé pour mon français J'utilise un traducteur. J'espère que vous comprenez cela.
          rector
          rector

          Messages : 53
          Date d'inscription : 06/04/2022
          Age : 34
          Localisation : Czech Republic

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty pont

          Message  tréfle Sam 26 Nov - 12:27

          ces possible sur un nez de pont alu de faire un montage pour mettre des roulement axial ou butee a billes dejas vu faut faire un montage en suppriment l'entretoise d’ailleurs meme pour couple chevron serai aussi bien le soucis des nez de pont alu ces que le gros roulement tourne souvent dans l’alésage de l'alu et a force le petit en fait autant et l'arbre de transmission avec le pignon d'attaque descend vers la couronne ces ce qui bousille le couple conique

          ton pignon d'attaque est pas mal elle a quoi ta couronne y a plein de 5 cv qui marche avec des pignon de couple dépareiller tout comme les boites d'ailleurs quand on ouvre ont ces pas ce qui a ete fait avant sur l'auto ces vrai ces mieux quand ces appareiller

          tréfle

          Messages : 889
          Date d'inscription : 29/03/2015

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  rector Lun 28 Nov - 15:40

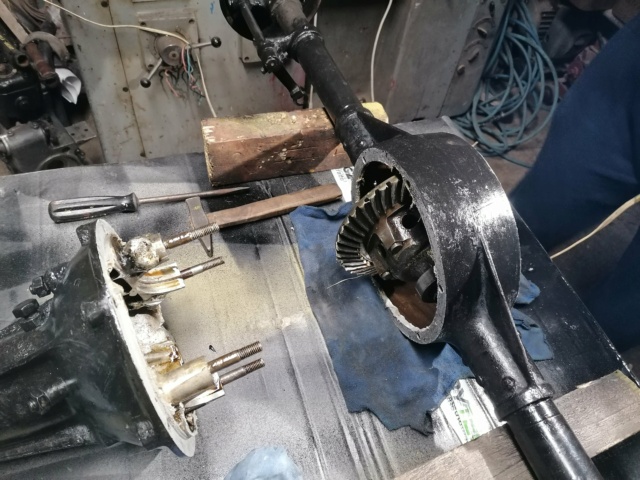

          l'essieu arrière a été modifié cette semaine.
          La couronne du différentiel s'est avérée très usée.
          La raison en est très probablement un mélange de pièces de plusieurs types d'essieux.
          le corps d'essieu est le 1er modèle conçu pour couronne de pont Citroën « à chevron ».
          Mais la couronne et le pignon par une version " helicoidale " sont implémentés à l'intérieur
          Ce montage nécessite un palier de butée, qui manquait ici.
          J'ai modifié le montage et ajouté le palier de butée.
          J'espère que ça marche et que la couronne ne s'use plus.

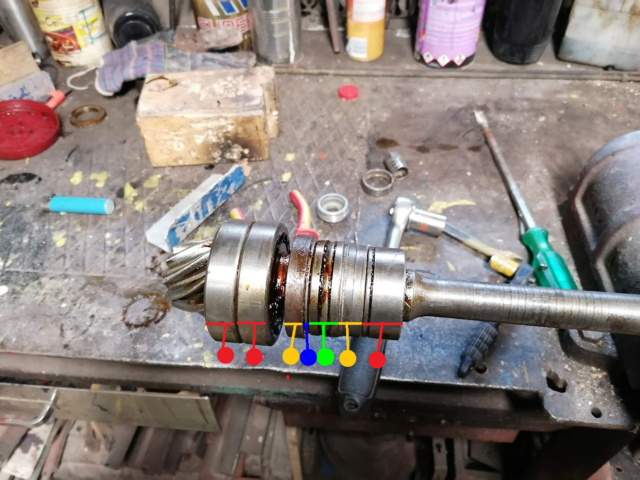

          nouvelle gamme :
          Roulement radial
          Tapis solide
          coussin d'expansion
          Roulement Axial


          Restauration jaune Torpedo Img_2139

          Restauration jaune Torpedo Img_2140

          Restauration jaune Torpedo Img_2138

          Restauration jaune Torpedo Bez_nz12
          rector
          rector

          Messages : 53
          Date d'inscription : 06/04/2022
          Age : 34
          Localisation : Czech Republic

          Revenir en haut Aller en bas

          Restauration jaune Torpedo Empty Re: Restauration jaune Torpedo

          Message  Contenu sponsorisé


          Contenu sponsorisé


          Revenir en haut Aller en bas

          Page 1 sur 3 1, 2, 3  Suivant

          Revenir en haut

          - Sujets similaires


          Permission de ce forum:
          Vous ne pouvez pas répondre aux sujets dans ce forum
