Plans Entrainement Compteur OS Empty Plans Entrainement Compteur OS

Message  m gosset le Sam 15 Fév - 12:01

Bonjour à tous ,


Suite aux récents échanges sur le système d’entrainement de compteur OS :

https://amicale5hp.forumactif.com/t2178-entraineur-compteur-os

... notre ami DPS / Denis Després  nous fait parvenir les plans qu’il a réalisés et dont voici l' aperçu :


Plans Entrainement Compteur OS Pico10

Ce document tres precieux pour ceux qui veulent completer ou  construire ce mecanisme introuvable est disponible dans notre page Liens et Documentations :

ENTRAINEMENT COMPTEUR OS ###...................Entrainement Compteur OS

Un tres grand merci a Denis !

MG

PS : Il serait interessant de faire la meme chose pour les compteurs Jaeger . Des candidats ?


Dernière édition par m gosset le Jeu 27 Fév - 12:15, édité 2 fois (Raison : Dessin corrige le 25/02/20)
m gosset
m gosset

Messages : 2076
Date d'inscription : 29/01/2011
Age : 73
Localisation : UK.

Revenir en haut Aller en bas

Plans Entrainement Compteur OS Empty Re: Plans Entrainement Compteur OS

Message  Fer le Mar 18 Fév - 16:18

Superbe travail. p.s. Le bout du cable qui va dans le entrainement a le meme forme que celle d'un 2cv. ALors on peut toujours bricoler quelque chose. Peut-etre la cable d'une deuche des annees '50 avec le petit compteur est le bonne longeur?


Dernière édition par Fer le Mar 18 Fév - 21:07, édité 1 fois
Fer
Fer

Messages : 1841
Date d'inscription : 12/04/2010
Age : 58
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

Plans Entrainement Compteur OS Empty Re: Plans Entrainement Compteur OS

Message  m gosset le Mar 18 Fév - 19:34

Ces cables etaient aussi montes sur les compte tours de moteurs d' avion d' avant guerre :
( ce qui m' avait permis d' en monter un  a la place de compteur de ma 2CV; ca allait plus vite !  Very Happy )

MG
m gosset
m gosset

Messages : 2076
Date d'inscription : 29/01/2011
Age : 73
Localisation : UK.

Revenir en haut Aller en bas

Plans Entrainement Compteur OS Empty Erreur Page 5

Message  m gosset le Lun 24 Fév - 17:20

Je reçois  ce message :

Plans Entrainement Compteur OS 20c40e10


... concernant la page 5 :
Plans Entrainement Compteur OS 1a244510

Merci au Great Godini !

MG
m gosset
m gosset

Messages : 2076
Date d'inscription : 29/01/2011
Age : 73
Localisation : UK.

Revenir en haut Aller en bas

Plans Entrainement Compteur OS Empty Compteur oS / Torpedo 334

Message  m gosset le Mer 26 Fév - 19:31

Comme indique sur les plans dessines par DPS , les plans de fixation au chassis sont manquants

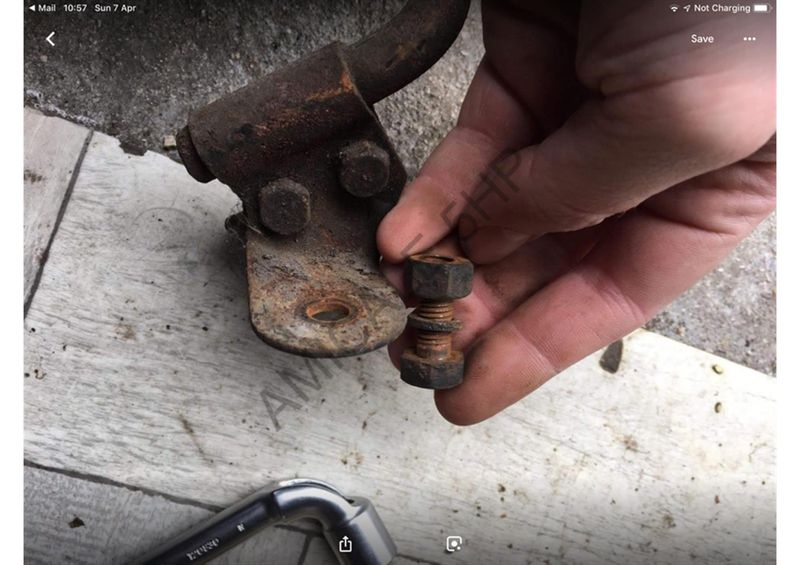

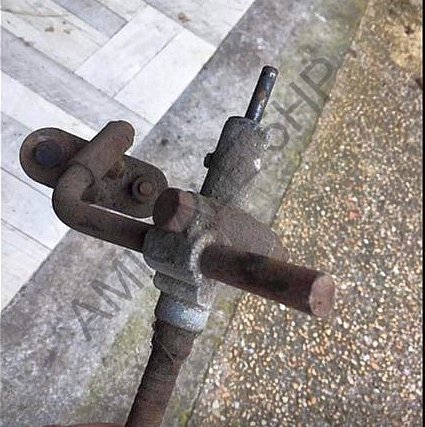

Il s' avere que sur les photos prises par Berenger lors du demontage de sa Torpedo no 334 :

.Restauration Torpedo No 334 Demontage  .

... on peut voir un tel systeme apparemment complet et en place .

Plans Entrainement Compteur OS Img4111

Plans Entrainement Compteur OS 1566b710

Plans Entrainement Compteur OS Img7511

Plans Entrainement Compteur OS Clipbo18

Plans Entrainement Compteur OS Img44910

Plans Entrainement Compteur OS Img45210

Plans Entrainement Compteur OS Img45910

Plans Entrainement Compteur OS Img46210

Plans Entrainement Compteur OS Img46510

Plans Entrainement Compteur OS Img46810



Cependant  le montage ne semblait pas correct ,  la poulie d' entrainement du cable paraissant ne pas etre dans l’ axe de la poulie de l’ arbre de transmission.

Le prochain remontage sera l' occasion d' eclaircir ce point .

MG
