Accessoires et outillage de la 5HP

+4
tréfle
Fer
m gosset
Burnier Philippe
8 participants

Page 1 sur 2 1, 2  Suivant

Aller en bas

Accessoires et outillage de la 5HP Empty Accessoires et outillage de la 5HP

Message  Burnier Philippe Ven 31 Jan - 12:19

Bonjour,
En feuilletant le catalogue « PIÈCES DÉTACHÉES 2è ÉDITION » page 43, deux  titres retiennent mon attention :

ACCESSOIRES
2673 Cric.
2674 Burette.
2676 Pompe.
10621 Vilebrequin Michelin.
12044 Jauge pour réservoir d’essence.

TROUSSE D’OUTILLAGE
2675 Trousse complète comprenant :
2333 2334} Clé plate de réglage de taquet de soupape. (Ne vendons pas séparément).
31730 Clé Wakefield de 225 m/m.
31732 Pince universelle.
31733 Tournevis 2 usages.
31734/3510 Clé de réglage de magnéto.
32159 Clé pour montage de magnéto.
32160 Broche pour clé 32159.

Serait-il possible d’avoir des photos, images, documents … afin d’établir un dossier accessoires et outillage livrés avec les 5 HP CITROËN.
Amicalement
Philippe

Burnier Philippe

Messages : 352
Date d'inscription : 28/09/2011
Localisation : Haute-Savoie

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Accessoires 5 HP - ( Vilebrequin Michelin / Burette / Pompe / Jauge essence )

Message  m gosset Mar 3 Juil - 11:01

Bonjour a tous ,

Un autre message de Ph Burnier :

"J’ai aussi réalisé le plan du Vilebrequin Michelin n° 10621  .Tu trouveras une image en 3D.
VILEBREQUIN ROUE ### ....................  ........................ Vilebrequin de roue   ..



Accessoires et outillage de la 5HP Vilebr10

A ce sujet j’aimerais bien avoir la confirmation si c’est le bon modèle selon les membres qui possèdent un Vilebrequin Michelin original livré avec la 5HP.

Je serais aussi intéressé par la burette n° 2674, la pompe n° 2676 et la jauge pour réservoir d’essence n° 12044 afin de dessiner en 2D et 3D."



Merci de fouiller vos archives pour repondre a Philippe .

MG


Dernière édition par m gosset le Sam 6 Fév - 19:07, édité 1 fois
m gosset
m gosset

Messages : 3200
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  Fer Mar 3 Juil - 17:50

Bien fait. De cette villebrequin il exsiste des modeles peints et nickelés.
Fer
Fer

Messages : 2225
Date d'inscription : 12/04/2010
Age : 60
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty manivelle de roue

Message  tréfle Ven 6 Juil - 11:57

sa serai bien de les voir en photo tout ces accessoire et etre sur que ce sont ceux d'origine

moi j'ai la jauge essence d'origine en fibre rouge si ces sa que tu recherche

tréfle

Messages : 832
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty manivelle de roue

Message  Burnier Philippe Ven 6 Juil - 18:00

Bonjour trèfle,
Je t'ai envoyé un message privé. Regarde dans ta boite.
Merci
Philippe

Burnier Philippe

Messages : 352
Date d'inscription : 28/09/2011
Localisation : Haute-Savoie

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  m gosset Sam 27 Avr - 14:03

Bonjour a tous

Cette demande de Philippe de 2014  est malheureusement restée sans réoponse !

Cependant, nous savons par le Catalogue de Pièces Détachées que ces Accessoires et outils étaient identiques pour les 5 et 10 HP

.. or il existe dans le livre 10HP de B Laurent une planche intéressante :
Accessoires et outillage de la 5HP Tools_10

... qui est très utile :





2673 Cric.

Le cric est l’accessoire le mieux documente a ce jour :

https://amicale5hp.forumactif.com/t1808-cric-citroen-5hp?highlight=cric

https://amicale5hp.forumactif.com/t541-cric-5hp-sans-le-manche-plat?highlight=cric

https://amicale5hp.forumactif.com/t1553-cric-pour-5-hp?highlight=cric


Accessoires et outillage de la 5HP Cric_x11

Accessoires et outillage de la 5HP Dscn8212

Accessoires et outillage de la 5HP Cric_h11





2676 Burette

Accessoires et outillage de la 5HP 267410


Cette burette trouvée par Philippe 33 est un modèle différent.
https://amicale5hp.forumactif.com/t1762-accessoires-voitures-citroen?highlight=accessoires

Accessoires et outillage de la 5HP 20180310


2676 Pompe

Accessoires et outillage de la 5HP Pompe10

Accessoires et outillage de la 5HP Pompe_10




10621 Vilebrequin Michelin.

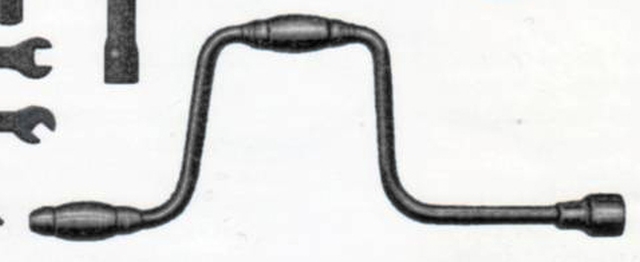

Accessoires et outillage de la 5HP Villeb11

Le vilebrequin a déjà été dessine par Ph. Burnier :
[/b]Accessoires et outillage de la 5HP Vilebr11




12044 Jauge pour réservoir d'essence.( 14 L )  &
30355 Jauge pour réservoir d'essence ( 18 L )

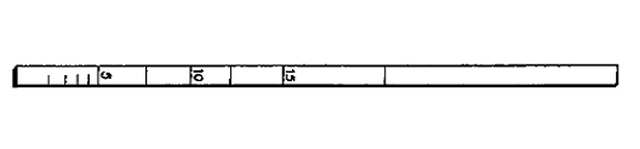

Accessoires et outillage de la 5HP Jauge_10

Accessoires et outillage de la 5HP Jauge_11

Même matériau ( fibre ) que les jauges de 2CV , toujours disponibles




2675 Trousse a outils

Accessoires et outillage de la 5HP 2675_t10

Probablement 15 x 30 cm



2333 2334 Clés plates de réglage de taquet de soupape.

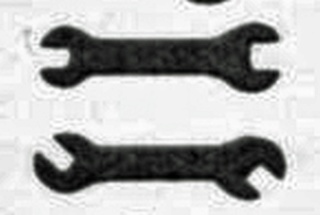

Accessoires et outillage de la 5HP Cles12





31730 Clé Wakefield de 225 m/m.


Accessoires et outillage de la 5HP Wakefi11

Accessoires et outillage de la 5HP Wake_211

Accessoires et outillage de la 5HP Wake_311


Cette clé a molette  est facile a trouver sur Ebay a bon marché :  ( Wakefield No. 19  Wrench 9" )   mais le prix est doublé par celui du transport des USA :
https://www.ebay.co.uk/itm/Old-Wakefield-9-19-Adj-Monkey-Wrench-Antique-Farm-Auto-Mechanics-Tool/192894549542?hash=item2ce9693e26:g:z1wAAOSwPa1cuzYF



31732 Pince universelle.


Accessoires et outillage de la 5HP Univ_213



Accessoires et outillage de la 5HP Univ10

Egalement facile a  trouver sur Ebay.



31733 Tournevis 2 usages.


Accessoires et outillage de la 5HP Tourne10

La lame parait tres large ; Quels étaient les 2 usages ?



31734/  Clé de réglage de magnéto.   3510 Clé de réglage de magnéto


Accessoires et outillage de la 5HP Cles_m10




32159 Clé pour montage de magnéto. &
   32160 Broche pour clé 32159.


Accessoires et outillage de la 5HP Cle_ma12
Simple cle a tube .

Les renseignements qui nous manquent sont certainement dans vos trousses a outils . Soyez sympas !

Merci d' avance pour les mesures et photos .

MG
m gosset
m gosset

Messages : 3200
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty lot de bord

Message  tréfle Sam 27 Avr - 22:11

je comprend pas pourquoi dans ce lot la presence de la clef waquefield une clef made USA ?

LA clef de montage de magneto est  t elle identique au 2 bout du 17 resemble a une clef a bougie hors dans ce lot de bord aucune trace de clef a bougie pourtant indispensable il devais ce servire de la clef waquefield

le tournevis a 2 usage esse qu il est comme certain tournevis la lame se démonte pour la retourner commee sa un bout large et un moin large ? d’ailleurs quel utilite d'un tournevis sur une 5 hp HP surtout qu'a l’époque les 5 hp avait toute des carbu en bronze et donc pas de de richesse ou ralenti  pare contre il sert peut etre pour démonter le bouchon de vidange du radiateur pour sa embout tres large
j'avais trouver un tournevis mais tout en fer avec les logos chevron citroen mais je sais plus ou il est ?

bizare pas de clef pour démonter le carbu pas evident de faire sa avec la clef waquefield ? pourtant utile sur le bord de la route

bizarre aussi les 2 clef pour réglet les soupapes pas le genre de chose qui vous font tomber en panne sur le bord de la route


AU vu de la pompe qu'elle est  l'utilité  de la forme de la poignée CAR ELLE EST PAS EN BOIS TOURNER pare contre rentre t'elle dans un coffre de trefle ?

le vilbrequin que philipPe a dessiner est différent ?

tréfle

Messages : 832
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  m gosset Dim 28 Avr - 9:46

Bonjour Trefle,
Bien d' accord avec tes remarques !
Pour la pompe , je crois que la poignee est en metal de forme arrondie et etant articulee se replie verticalement ( comme les pieds ), dans l' axe du corps de pompe.
Des ustensiles qui m' auraient paru utiles dans une 5 HP sont " forum , fusil et film ",  les demonte-pneus Michelin :
https://mon-partage.fr/f/0nWJPSjy/

Accessoires et outillage de la 5HP Aee62510

MG


Dernière édition par m gosset le Mer 25 Sep - 8:33, édité 1 fois
m gosset
m gosset

Messages : 3200
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty tournevis

Message  tréfle Jeu 2 Mai - 21:20

le tournevis ressemble plu a un ciseaux a bois qu'un tournevis pourquoi cette lame plate et large

qui a t'il sur une 5 hp en vis a tete fendu ?

j'ai pas de carbu en bronze y 'il des vis fendu dessus ?

Les vis qui tiennent le cerclo de phare brc sont fendu donc utile pour changer 'les ampoule SA OK POUR LE TOURNEVIS
MA VIS qui serre la bride de support de fector sur la maneto était fendu esse d'origine se qui pourai avoir l'utilité du tournevis
mon bouchon de vidange de radiateur est fendu aussi esse d'origine se qui pourrai aussi avoir l'utilité du tournevis

je vois 2 usage comme marquer sur le catalogue

le bouchon de remplissage d'huile si on enlève la jauge on a un fente esse aussi pour le serrer ou desserrer mais le tournevis serai pas assez large a moins que si ont le met sur la tranche et l'emboitant dans la fente ? PEUT ÊTRE le 2 ieme usages?


tréfle

Messages : 832
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  m gosset Ven 3 Mai - 9:10

La reponse sur le deuxieme usage est peut etre donnee ici :

http://www.forum-outils-anciens.com/t2254-Tournevis-Stanley-a-dater.htm

Accessoires et outillage de la 5HP 9d970610


Corps de métier je dirai mécaniciens, en effets les tournevis de mécaniciens ont la particularité d'être d'une seule pièce de l'extrémité à la tête du manche : soit comme ceux présentés, soit par le fait que la tige traverse totalement le manche, cette construction permet lorsqu'une vis est bloquée, de poser l'extrémité du tournevis dans l'empreinte de la tète de vis et de frapper avec un marteau un coup sec et puissant en bout du manche pour "détasser" le filetage mâle, et dans bien des cas réussir ensuite le dévissage.
Évidemment cette méthode a ses limites notamment si le blocage est du à une grosse oxydation où si on est dans un montage vis/écrou.


..Ceci expliquerait la large lame .

MG
m gosset
m gosset

Messages : 3200
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty tournevis

Message  tréfle Ven 3 Mai - 10:19

non je pense pas le manche est totalement en bois on vois que la lame est rentrer dans le manche seul une colerette metalique pour pas eclater le bois en debut de manche

il me semble aussi dans ma liste e vis fendu de 5 hp que le boullon qui relie les 2 sangle pour serrer le demareur etait un boulon a tete fendu qui peut le confirmer moi sur mon trefle ces un boulon a tete hexagonal

je pense que le tournevis de 5 hp  devait avoir un manche similaire a celui du dessous

Accessoires et outillage de la 5HP 2_tour10

voici un tournevis au chevron citroen tout en metal

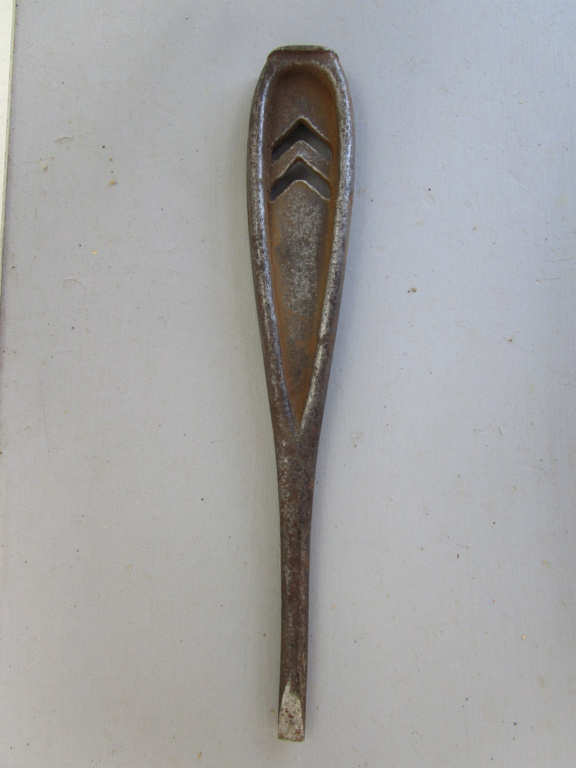

Accessoires et outillage de la 5HP Img_3310

tréfle

Messages : 832
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  Fer Ven 3 Mai - 22:51

Je crois que le model en metal vient d'une citroen AC4.
Fer
Fer

Messages : 2225
Date d'inscription : 12/04/2010
Age : 60
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty tounecis

Message  tréfle Dim 5 Mai - 9:37

je l'ai retrouver sous un siege de rosalie peut fesais t il partie d'un lot de bord oui c4 rosalie ect

tréfle

Messages : 832
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  tréfle Ven 10 Mai - 8:52

je vien de recevoir une manivelle michelin de 5 hp qui corespond bien a celle du catalogue de piece detacher

Accessoires et outillage de la 5HP Img_3311

tréfle

Messages : 832
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  m gosset Sam 11 Mai - 14:29

Bien joue ! Bon debut !
MG
m gosset
m gosset

Messages : 3200
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  Fer Sam 11 Mai - 18:41

Les manivelles Michelin il exsistent des modeles paint et des modeles nickelés.


Dernière édition par Fer le Dim 12 Mai - 14:28, édité 1 fois
Fer
Fer

Messages : 2225
Date d'inscription : 12/04/2010
Age : 60
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty pompe

Message  tréfle Sam 11 Mai - 22:02

oui ces comme les pompe on n'en voi nikelé , toute laiton ou peinte

sur une clef pour réglage des soupapes ces du haut ont voit qu'a chaque extrémité la dimension est pas la même ?

pare contre pour la clef tube droite pour démontée la magnéto pourquoi l'utilité d'avoir deux embout hexagonal sont t il de meme taille

tréfle

Messages : 832
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  Bruno Sam 11 Mai - 23:04

En regardant sur mon auto avec ma magnéto RB, je ne comprend pas bien comment on peut démonter la magnéto avec la clé à tube ?
Bruno
Bruno

Messages : 346
Date d'inscription : 15/02/2019
Age : 65
Localisation : Villemomble, 93250

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty clef a tube

Message  tréfle Dim 12 Mai - 18:03

la clef a tube serre a enlever les 2 boulons en dessous de la magneto et qui tienne la magneto sur le carter de distribution
Accessoires et outillage de la 5HP Clef_t10

tréfle

Messages : 832
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  Ols Ven 9 Aoû - 17:19

Bonjour à tous,

Le sujet m'intéresse, étant en train de reconstituer les lots de bord pour la C3 et B14.
S'ils sont bien identiques pour les 5 et 10HP, une partie n'est pas abordée ici, celle qui concerne la clé à bougie, pompe à graisse, huileur, démonte pneu, etc... le catalogue Pièces Detachées B14 y fait allusion.
Si besoin, je pourrais scanner les pages correspondantes, mais pas avant mon retour d'ici 4 semaines.

En attendant, une photo de la pompe à air présente dans la B14 Wink

Accessoires et outillage de la 5HP Pompe10

Ols

Messages : 18
Date d'inscription : 12/11/2015

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  m gosset Mar 13 Aoû - 10:48

Bonjour Ols,

Merci d' avance pour ces photos / scans du catalogue B14

Il semble que la trousse de 5HP etait    plus simple que celle de la 10HP .

D' autre part , notre ami Philippe Burnier nous adresse  son dessin de la manivelle / vilebrequin 10621:

Accessoires et outillage de la 5HP 1062110


... et une belle photo d' un exemplaire original trouve dans une 5 HP:

Accessoires et outillage de la 5HP 20190710

Merci Philippe !

MG
m gosset
m gosset

Messages : 3200
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  mfc Mar 13 Aoû - 22:46

Bonjour

En principe la poignée de pompe se démonte et se range sur le coté du corps de pompe.

Elle est équipée d'un perçage en boutonnière.

mfc

Messages : 61
Date d'inscription : 05/11/2011

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  Ols Jeu 15 Aoû - 15:34

Merci pour le visuel du vilebrequin Wink

Un des catalogues PR B14 s'étant glissé dans ma littérature estivale, ci après les 2 pages consacrées à la trousse d'outillage et accessoires, datant de décembre 1927. De mémoire, sur le catalogue PR de la B14G, il y a quelques variantes, à confirmer.

Accessoires et outillage de la 5HP Trouss10

Accessoires et outillage de la 5HP Access10



Un catalogue PR de Type A étant en arrivage, pourrais comparer avec les premiers modèles.

Ols

Messages : 18
Date d'inscription : 12/11/2015

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage

Message  Burnier Philippe Ven 16 Aoû - 16:38

Bonjour à tous,

A ce jour nous connaissons (minimum 3 pièces originales), ce qui m’a permis de dessiner avec certitude:
26730 Cric.
10621 Vilebrequin Michelin.
12044 Jauge pour réservoir d’essence.

D’autre part des photos intéressantes mais pas les objets :
31730 Clé Wakefield de 225 m/m.
31732 Pince universelle.

Quelqu'un a-t-il la liste et les numéros de l’outillage de la 10HP ?

Ols ta liste a un seul numéro commun avec la 5HP soit : GONOCA 10621 Vilebrequin Michelin.

Nous progressons doucement mais surement sur ce dossier et j’espère qu’une trousse complète sera bientôt découverte.

Amicalement.
Philippe

Burnier Philippe

Messages : 352
Date d'inscription : 28/09/2011
Localisation : Haute-Savoie

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  m gosset Ven 16 Aoû - 16:45

Bonjour Philippe


Je crois que cette photo nous vient de Fer :

Accessoires et outillage de la 5HP 64ab3610

N' est ce pas ? Fer ,

Merci
Mg
m gosset
m gosset

Messages : 3200
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

Revenir en haut Aller en bas

Accessoires et outillage de la 5HP Empty Re: Accessoires et outillage de la 5HP

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
