Mystères à l'interieur de ma Dynamo

5 participants

Aller en bas

Mystères à l'interieur de ma Dynamo Empty Mystères à l'interieur de ma Dynamo

Message  vade2ne Mer 2 Fév - 17:32

Bonjour à tous,
Je casse la clavette de ma dynamo coté Manivelle en "rodant" mon moteur à la manivelle après le changement des pistons.
Vu que j'avais l'impression qu'elle ne fonctionnait pas, je démonte et trouve quelques curiosités expliquées en croquis et photos :

- il y a rupture de contact (testé au multimetre) dans l'excroissance "conjoncteur" qui est presque vide, normal ?
Mystères à l'interieur de ma Dynamo Img_2013

- sur les 3 charbons, il y en a un qui est raccordé à 2 fils et un qui n'est raccordé à rien. En regardant le schéma issu du forum, je devrais séparer les 2 fils et en raccorder un sur chaque charbon , non ??
Mystères à l'interieur de ma Dynamo Fils_d10

comparé au schéma du forum:
Mystères à l'interieur de ma Dynamo Dynamo10

-Pour finir, la résine du bobinage semble avoir chauffé ( ?? )
Mystères à l'interieur de ma Dynamo Vernis10


Merci à tous pour vos avis éclairés, et notamment, le plus important: les branchements internes à modifier si besoin.

Franck
vade2ne
vade2ne

Messages : 55
Date d'inscription : 07/06/2017
Localisation : Champagne

Revenir en haut Aller en bas

Mystères à l'interieur de ma Dynamo Empty Re: Mystères à l'interieur de ma Dynamo

Message  Fer Mer 2 Fév - 21:46

Ton conjuncteur est modernisé, c'est une diode probablement d'origine d'un altenateur moderne.
Fer
Fer

Messages : 2220
Date d'inscription : 12/04/2010
Age : 60
Localisation : Limbourg Pays-Bas

vade2ne aime ce message

Revenir en haut Aller en bas

Mystères à l'interieur de ma Dynamo Empty Re: Mystères à l'interieur de ma Dynamo

Message  vade2ne Mer 2 Fév - 22:11

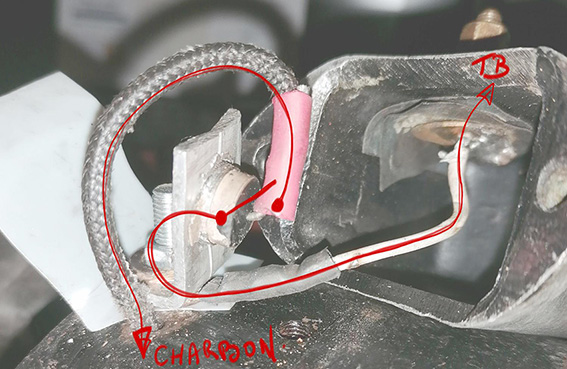

Merci Fer, donc, c'est normal que le multimètre ne détecte pas de lien électrique entre la sortie de la dynamo (vers l'amperemetre du TB) et l'écrou du charbon qui y est relié ??
Et du coup le courant ne va passer que lorsque la dynamo va tourner et générer un fort courant ?

J'avoue: la mécanique je m'en sort, mais l’électrique beaucoup moins....

Mystères à l'interieur de ma Dynamo Segmen11
vade2ne
vade2ne

Messages : 55
Date d'inscription : 07/06/2017
Localisation : Champagne

Revenir en haut Aller en bas

Mystères à l'interieur de ma Dynamo Empty Re: Mystères à l'interieur de ma Dynamo

Message  Fer Jeu 3 Fév - 8:23

Si tu inverse les plots du multimetre tu sais si cette diode est encore ok. Ca doit laisser passer courant dans une direction et pas dans l'autre.
Fer
Fer

Messages : 2220
Date d'inscription : 12/04/2010
Age : 60
Localisation : Limbourg Pays-Bas

vade2ne aime ce message

Revenir en haut Aller en bas

Mystères à l'interieur de ma Dynamo Empty Re: Mystères à l'interieur de ma Dynamo

Message  amicale5hp Jeu 3 Fév - 8:47

Bonjour,
En faite la diode ouvre et ferme la porte; ce qui évite le retour sur la dynamo.

Jean Pierre

amicale5hp

Messages : 2296
Date d'inscription : 02/01/2010
Age : 76
Localisation : Orleans

http://amicale5hpsandillon.site.voila.fr/

vade2ne aime ce message

Revenir en haut Aller en bas

Mystères à l'interieur de ma Dynamo Empty Re: Mystères à l'interieur de ma Dynamo

Message  m gosset Jeu 3 Fév - 10:06

Bonjour,

Dans  une horloge ancienne , on a retrouve un petit message grave par un horloger donnant son avis sur la qualite  du travail de son predecesseur : " "Machin"est un bouzilleur " !

Il me semble qu' ici , "Machin"a essaye de remplacer le conjoncteur par une diode puis de supprimer la troisieme balai .
Mais il a supprime le balai Positif mais garde le troisieme balai .
La dynamo charge au maximum en permanence , du coup , l' induit a pris un coup de chaud .!

Je mettrais tout cela dans un carton que je confierais  a un professionel .

Bonne journee
MG
m gosset
m gosset

Messages : 3193
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

vade2ne et garthinoz aiment ce message

Revenir en haut Aller en bas

Mystères à l'interieur de ma Dynamo Empty Re: Mystères à l'interieur de ma Dynamo

Message  vade2ne Jeu 3 Fév - 10:36

Bonjour,
Euhhhh bon bah je vais essayer de trouver sur le forum l'adresse d'un rénovateur pour ce machin.
Je serais curieux de savoir si c'est le même gars qui à monté des pistons trop courts dans mon moteur.

)))

Merci pour vos conseils.
F
vade2ne
vade2ne

Messages : 55
Date d'inscription : 07/06/2017
Localisation : Champagne

Revenir en haut Aller en bas

Mystères à l'interieur de ma Dynamo Empty Re: Mystères à l'interieur de ma Dynamo

Message  vade2ne Jeu 3 Fév - 10:59

Fer , Jean-Pierre,
Merci pour vos explications, j'ai donc pu tester la diode avec une lampe témoin, et elle fonctionne.
J'espère qu'elle est montée dans le bon sens ))))  mais je dirais que oui.

Mystères à l'interieur de ma Dynamo Segmen12
vade2ne
vade2ne

Messages : 55
Date d'inscription : 07/06/2017
Localisation : Champagne

Revenir en haut Aller en bas

Mystères à l'interieur de ma Dynamo Empty Re: Mystères à l'interieur de ma Dynamo

Message  amicale5hp Jeu 3 Fév - 14:07

Bonjour,

Appel Mr Gérard BONTE de ma part; 06 98 08 35 79 .

Il va te remettre cela en état si c'est possible. c'est son boulot ;

Si celle ci est morte ,il pourra peut être en avoir en stock.

Vois avec lui ; Tu as aussi une solution tu monte a petit alternateur de 2cv en 12 volt ; le démarreur ne risque rien. ( 9O € en gros)

je peux te faire une photo du montage;
Amicalement,
Jean Pierre


amicale5hp

Messages : 2296
Date d'inscription : 02/01/2010
Age : 76
Localisation : Orleans

http://amicale5hpsandillon.site.voila.fr/

vade2ne aime ce message

Revenir en haut Aller en bas

Mystères à l'interieur de ma Dynamo Empty Re: Mystères à l'interieur de ma Dynamo

Message  vade2ne Jeu 3 Fév - 14:12

Bonjour , merci Jean-pierre, j'ai envoyé un mail à M. Bonté ce matin, j'attends de ses nouvelles.
Bien à toi.
F
vade2ne
vade2ne

Messages : 55
Date d'inscription : 07/06/2017
Localisation : Champagne

Revenir en haut Aller en bas

Mystères à l'interieur de ma Dynamo Empty Re: Mystères à l'interieur de ma Dynamo

Message  amicale5hp Jeu 3 Fév - 18:59

Bonsoir,

j'ai eu un ami cette après midi au téléphone et qui doit avoir une dynamo refaite dans son stock .

Appel le de ma part; Mr Maniez Patrice 06 64 68 58 93.
Il vieNt de vendre sa 5hp.

Amicalement,

Jean Pierre

amicale5hp

Messages : 2296
Date d'inscription : 02/01/2010
Age : 76
Localisation : Orleans

http://amicale5hpsandillon.site.voila.fr/
