voyant de charge / contact

5 participants

Aller en bas

voyant de charge / contact Empty voyant de charge / contact

Message  BOURDEAU GILBERT Mar 30 Nov - 16:55

Bonjour à tous,

Je me pose la question, afin de contrôler la charge, mais surtout de ne pas oublier le contact, ne serait il pas possible d'installer un voyant lumineux au tableau de bord ? Si oui où le brancher ?

gigi

BOURDEAU GILBERT

Messages : 79
Date d'inscription : 11/11/2021
Age : 62
Localisation : Haut Rhône Dauphinois (Nord Isère)

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  m gosset Mar 30 Nov - 17:44

Normalement il suffit de regarder l' amperemetre ....


.... comme sur les 2cv jusqu' en 63 ;

Apres, c' est le dessin no 8 :

https://2cvclubdesflandres.forumactif.com/t42-circuit-de-charge-sur-nos-2cv-pour-arnaud


... mais plus il y a de fils ... plus de chances de pannes .

Bonne chance .

MG
m gosset
m gosset

Messages : 3194
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  BOURDEAU GILBERT Mar 30 Nov - 18:57

Bonsoir et merci de ta réponse, sur plus il y a de fils...........

gigi

BOURDEAU GILBERT

Messages : 79
Date d'inscription : 11/11/2021
Age : 62
Localisation : Haut Rhône Dauphinois (Nord Isère)

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  BOURDEAU GILBERT Jeu 2 Déc - 18:27

Bonsoir a tous,

Si j'ai tout compris le shéma, il faut simplement brancher le voyant entre la fiche (dyn) et l'entrée (bat) du conjoncteur (+ après contact).
Il me fait maintenant trouver un joli voyant "d"époque" avec lampe 6v.

Comme celui des DS/type H/2cv en forme de cône par exemple.

voyant de charge / contact Citroe10

gigi

BOURDEAU GILBERT

Messages : 79
Date d'inscription : 11/11/2021
Age : 62
Localisation : Haut Rhône Dauphinois (Nord Isère)

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  m gosset Ven 3 Déc - 10:33

BOURDEAU GILBERT a écrit:

Si j'ai tout compris le shéma, il faut simplement brancher le voyant entre la fiche (dyn) et l'entrée (bat) du conjoncteur (+ après contact).
gigi

Non !
.. c' est entre la sortie plus de la cle de contact vers la bobine ....
... et la sortie de la dynamo vers le conjoncteur ( appele regulateur sur ce schema )

voyant de charge / contact 79d5f010


.. un peu gros  le voyant ! non ?


Bonne chance

MG
m gosset
m gosset

Messages : 3194
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  BOURDEAU GILBERT Ven 3 Déc - 12:54

Bj MG,

Merci de cette précision !!! Effectivement après réflexion, le voyant est un peu gros, je vais plutôt mettre un voyant de 2cv plus discret.

voyant de charge / contact Oip_4a10

gigi Laughing

BOURDEAU GILBERT

Messages : 79
Date d'inscription : 11/11/2021
Age : 62
Localisation : Haut Rhône Dauphinois (Nord Isère)

Revenir en haut Aller en bas

voyant de charge / contact Empty voyant

Message  tréfle Ven 3 Déc - 12:58

il existe des voyant miniature en led sa se voit mieux mais je voi pas l utilite d'un voyant deja 6 volt ces pas terrible et en plus dans un torpedo a la lumiere du jour tu voit rien

pour savoir si ton contact est couper simple tu appuis sur le klason

tréfle

Messages : 829
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  BOURDEAU GILBERT Ven 3 Déc - 16:23

En LED en 6v ???

Bien sûr on peut appuyer sur klaxon, mais j'aime bien les voyants !!!!

gigi

BOURDEAU GILBERT

Messages : 79
Date d'inscription : 11/11/2021
Age : 62
Localisation : Haut Rhône Dauphinois (Nord Isère)

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  Jean-Marc Sabouraud Ven 3 Déc - 19:51

Bonsoir,

Et hop, une photo du tableau de bord avec le nouveau voyant Led allumé et en plein soleil d'octobre !
Allumé au contact, il fait de plus office de rappel de clignotant car il est branché sur la dite centrale.

voyant de charge / contact Img_9410

Amicalement.

@+JM
Jean-Marc Sabouraud
Jean-Marc Sabouraud

Messages : 466
Date d'inscription : 07/10/2012
Age : 60
Localisation : Nord Isère

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  BOURDEAU GILBERT Sam 4 Déc - 9:58

Bjr JM,

Bien sympa ton voyant (en plus il "pète" bien), ça ne dénature pas ton TDB, bien au contraire, l'idée de lui rajouter une fonction avec les clignotants n'est pas idiot.
Tu as branché comment tout ce petit monde ?

gigi bounce

BOURDEAU GILBERT

Messages : 79
Date d'inscription : 11/11/2021
Age : 62
Localisation : Haut Rhône Dauphinois (Nord Isère)

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  BOURDEAU GILBERT Sam 4 Déc - 10:01

J'ai hate de voir ta voiture (et que tu vois la mienne), mais bon ce n'est pas encore pour aujourd'hui, quel temps de cochon par chez nous.

gigi

BOURDEAU GILBERT

Messages : 79
Date d'inscription : 11/11/2021
Age : 62
Localisation : Haut Rhône Dauphinois (Nord Isère)

Revenir en haut Aller en bas

voyant de charge / contact Empty Led 6v

Message  m gosset Sam 4 Déc - 10:51

voyant de charge / contact 3f9a3a10


https://www.ebay.fr/itm/164532474822?hash=item264ee653c6:g:cDoAAOSwdstfvAMo



....mais cela fera un trou de plus a boucher pour le prochain proprietaire! Very Happy

MG
m gosset
m gosset

Messages : 3194
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

Revenir en haut Aller en bas

voyant de charge / contact Empty voyant

Message  tréfle Sam 4 Déc - 12:09

oui vraiment bien a led ces nettement mieu

michel oui acheter ce model pour ma rosalie j'ai garder la forme du voyant d'origine j'ai virer l interieur et mis ces voyant miniature on peut meme les mettre dans un commutateur de 5 hp et meme dans un ampèremètre on l'avait fait sur celle un copain j'aurai bien les recuperer ces instrument de bord quant il la vendu

tréfle

Messages : 829
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  Fer Sam 4 Déc - 12:11

Ca va encore, j'ai bouché 24 dans mon tableau... scratch
Fer
Fer

Messages : 2222
Date d'inscription : 12/04/2010
Age : 60
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  BOURDEAU GILBERT Sam 4 Déc - 12:25

Petite question de novice, à quoi sert le bouton que l'on tire ou pousse au dessus du rotatif de phares ?

gigi

BOURDEAU GILBERT

Messages : 79
Date d'inscription : 11/11/2021
Age : 62
Localisation : Haut Rhône Dauphinois (Nord Isère)

Revenir en haut Aller en bas

voyant de charge / contact Empty bouton

Message  tréfle Sam 4 Déc - 13:25

ce bouton est un bouton poussoir monter sur ressort il serre a eteindre le moteur
faire attention a ce qu il marche bien surtout qu il revienne bien car si il reste legerement enfoncer tu demare pas


Dernière édition par tréfle le Sam 4 Déc - 17:50, édité 2 fois

tréfle

Messages : 829
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

voyant de charge / contact Empty trou

Message  tréfle Sam 4 Déc - 13:40

fer tu veut dire 24 trou dans ton tableau de bord woah un record Very Happy

tréfle

Messages : 829
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  BOURDEAU GILBERT Sam 4 Déc - 15:04

C'est vrai qu'il "revient" mal le bougre, merci de la réponse.

gigi

BOURDEAU GILBERT

Messages : 79
Date d'inscription : 11/11/2021
Age : 62
Localisation : Haut Rhône Dauphinois (Nord Isère)

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  Fer Sam 4 Déc - 17:38

Oui dans le tableau de bord. Tous les anciennes proprios ont percés des troues pour fixer quelques chose. Le dernier avait mis une retroviseur sur le tableau et il reussi de casser la pare-brise avec...
Fer
Fer

Messages : 2222
Date d'inscription : 12/04/2010
Age : 60
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  m gosset Sam 4 Déc - 17:53

Sur les premières 5hp c était une fiche amovible qui permettait de  connecter la  bobine.
Sur les modèles à magneto cette fiche non amovible permet de mettre la magneto à la masse

Sur ta voiture tu peux utiliser cette fiche avec un petit relais pour envoyer du « plus » vers la bobine:

voyant de charge / contact Ff1af810


Quand la fiche du commutateur est enfoncee, le relais envoie le positif vers la bobine.

Note qu' il ny a pas de petit ressort pour ramener la fiche en arriere ; c'est pour cela qu ' elle " revient mal " !


voyant de charge / contact 963fb910



MG


Dernière édition par m gosset le Sam 4 Déc - 20:25, édité 5 fois (Raison : Ajout du schema)
m gosset
m gosset

Messages : 3194
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

Revenir en haut Aller en bas

voyant de charge / contact Empty bouton

Message  tréfle Dim 5 Déc - 10:17

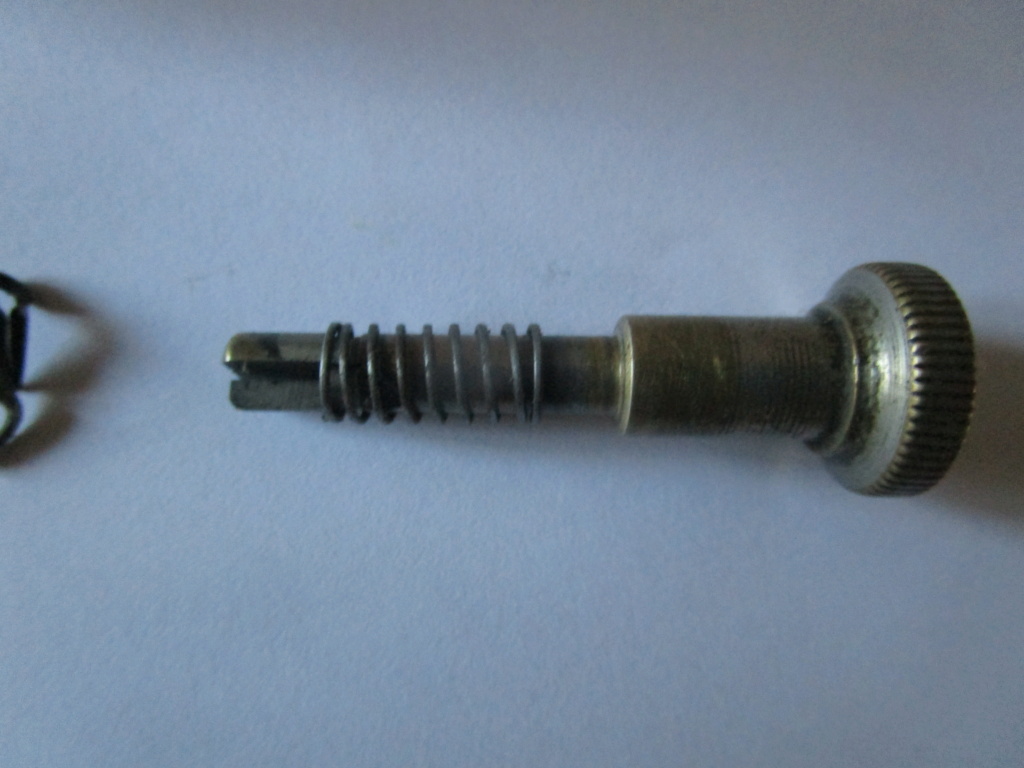

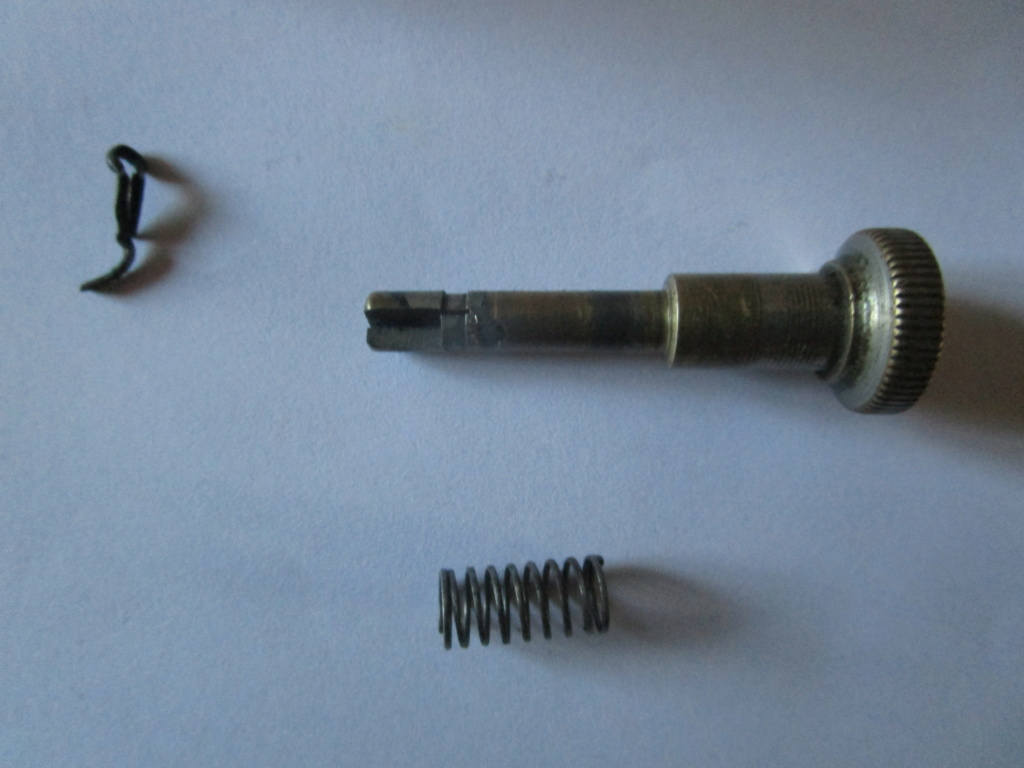

personnellement j'ai demonter plusieurs commutateur le mien et celui d'autre copain on a toujours vu un ressort y a t il plusieur modele de commutateur
Code:
[url=https://servimg.com/view/18041810/508][img]https://i.servimg.com/u/f96/18/04/18/10/img_0312.jpg[/img][/url]
voyant de charge / contact Img_0313
voyant de charge / contact Img_0314
voici celui de ma trefle d'origine qui etait hs tout eclater avait un ressort et l'autre celui que j avais rachetera aussi u ressort
il doit y a avoir un ressort sinon si tu passe sur un nid de poule ou en descente si le bouton s enfonce tout seul sa te coupe le moteur
Code:
[code][url=https://servimg.com/view/18041810/511][img]https://i96.servimg.com/u/f96/18/04/18/10/commut10.jpg[/img][/url][/code]


Dernière édition par tréfle le Dim 5 Déc - 10:50, édité 1 fois

tréfle

Messages : 829
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  m gosset Dim 5 Déc - 10:34

Ah .... en effet !

Le mien a du perdre son ressort .


Merci, Trefle!

MG
m gosset
m gosset

Messages : 3194
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

Revenir en haut Aller en bas

voyant de charge / contact Empty bouton

Message  tréfle Dim 5 Déc - 10:54

oui car si ta pas de ressort tu passe sur un nid de poule ou en descente si le bouton s enfonce tout seul ta plus de moteur
voici les mien celui d'origine qui etait hs tout eclater et celui que j'ai retrouver y a bien un ressort
voyant de charge / contact Commut11

tréfle

Messages : 829
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  m gosset Dim 5 Déc - 11:07

Tres bien !

... et pour completer , voici la page montrant les deux modeles de commutateurs :

voyant de charge / contact 51060a10

MG
m gosset
m gosset

Messages : 3194
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

Revenir en haut Aller en bas

voyant de charge / contact Empty Re: voyant de charge / contact

Message  BOURDEAU GILBERT Ven 15 Avr - 18:06

Bjr a tous,

ça y est le voyant (de chez Renel) a été installé, mais il m'a fallut le "bidouiller", car les lampes qui vont dessus ont un curieux culot (lampe que je n'avais pas) disons que j'en ai fait un avec deux.
Un plus de faire joli (enfin c'est mon avis) cela met une sécurité en plus pour la coupure du contact.

gigi

BOURDEAU GILBERT

Messages : 79
Date d'inscription : 11/11/2021
Age : 62
Localisation : Haut Rhône Dauphinois (Nord Isère)

Revenir en haut Aller en bas
