Hp 5 cv du Berry Fabrication boulons de bielles

4 participants

Aller en bas

Hp 5 cv du Berry  Fabrication boulons de bielles Empty Hp 5 cv du Berry Fabrication boulons de bielles

Message  charrier36 Lun 24 Mai - 17:41

Bonjour,
Petit reportage fabrication de 8 boulons de bielles

Achat de boulons H 10.9 H 8x90

petit plans
Hp 5 cv du Berry  Fabrication boulons de bielles Dsc08410

Perçage avec foret a centrer

Hp 5 cv du Berry  Fabrication boulons de bielles Dsc08332

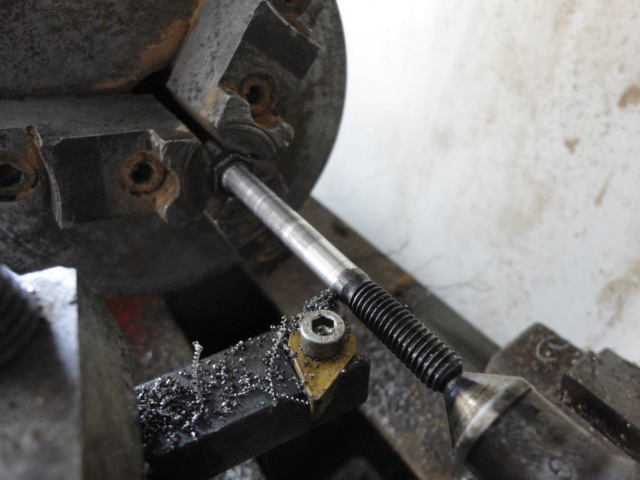

Tournage a la cote de 7 mm

Hp 5 cv du Berry  Fabrication boulons de bielles Dsc08333

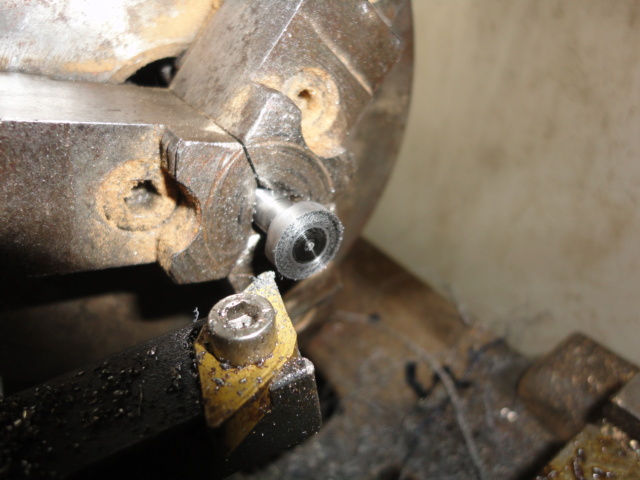

Inversion du boulon pour faire la tete à 12 mm

Hp 5 cv du Berry  Fabrication boulons de bielles Dsc08334

Limage du plat de la tete, ajusté avec les trous de serrage de la bielle

Hp 5 cv du Berry  Fabrication boulons de bielles Dsc08335

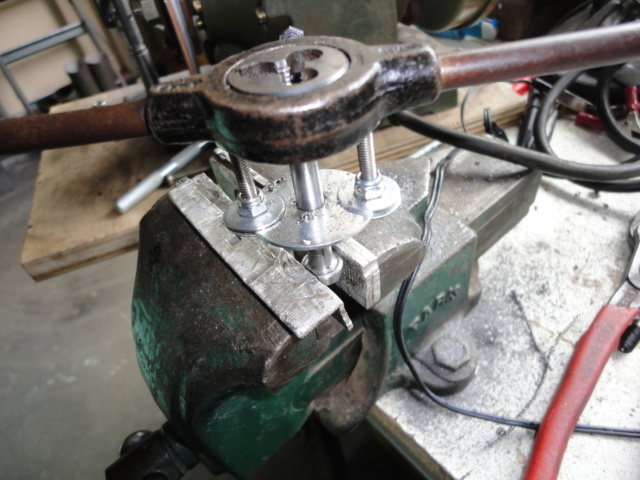

Coupe a la cote de 50mm taraudage au pas de 7 x 100, sur une hauteur de 15 mm, avec porte filiere modifier pour un bon alignement.

Hp 5 cv du Berry  Fabrication boulons de bielles Dsc08336

Fraisage de la tete du boulons, pour proteger le bloc cylindre

Hp 5 cv du Berry  Fabrication boulons de bielles Dsc08338

Ajustage du boulons sur le plat de la vielle, les plats etant tous different sur les bielles

Hp 5 cv du Berry  Fabrication boulons de bielles Dsc08337

Les 8 boulons sont fait

Hp 5 cv du Berry  Fabrication boulons de bielles Dsc08411

A disposition pour plus de details.
charrier36
charrier36

Messages : 36
Date d'inscription : 24/03/2021
Localisation : Indre du sud

Revenir en haut Aller en bas

Hp 5 cv du Berry  Fabrication boulons de bielles Empty Re: Hp 5 cv du Berry Fabrication boulons de bielles

Message  titeauto Mar 25 Mai - 7:57

Merci pour ce reportage.
Pourrais tu montrer les détails du montage pour ta filière. Merci
titeauto
titeauto

Messages : 76
Date d'inscription : 03/01/2011
Localisation : AMIENS 80

Revenir en haut Aller en bas

Hp 5 cv du Berry  Fabrication boulons de bielles Empty boulon

Message  tréfle Mer 26 Mai - 11:08

très beau tuto et fabrication ; oui les problèmes de ces boulons c'est qu'ils sont tous différents de tête ; il n'y a pas une bielle pareille; c'est pour cela que les refabrications de boulons neufs vendus chez les professionnels ne vont pas ; il ne faudrait pas faire le plat sur le boulon même en diamètre de 7 car sur la plupart des bielles les trous font plus de 7 ; mieux vaut faire ces boulons sur mesure car il faut l'adapter à chaque bielle ; j'ai du en acheter chez depanoto , il n'y en a que 2 qui ont pu être montés sur ma bielle


tréfle

Messages : 829
Date d'inscription : 29/03/2015

charrier36 aime ce message

Revenir en haut Aller en bas

Hp 5 cv du Berry  Fabrication boulons de bielles Empty Re: Hp 5 cv du Berry Fabrication boulons de bielles

Message  m gosset Ven 28 Mai - 10:59

Merci pour cet excellent tuto .... qui est maintenant integre a notre Documentation :


BOULONS BIELLES FABRICATION- TUTO  ###........... Boulons Bielles fabrication- tuto


MG
m gosset
m gosset

Messages : 3195
Date d'inscription : 29/01/2011
Age : 75
Localisation : UK. / Londres

charrier36 aime ce message

Revenir en haut Aller en bas

Hp 5 cv du Berry  Fabrication boulons de bielles Empty Re: Hp 5 cv du Berry Fabrication boulons de bielles

Message  charrier36 Mer 2 Juin - 20:46

bonjour,

Suite au montage a blanc les bielles sur le villo, bloc moteur carter, j'ai constaté que le chanfrein sur la tete des boulons de bielles ne sont pas necessaires

ils y sont, ils y restent, pour les prochaines fabrications mes chers forumeurs<<<<<<<<<<< chanfreins inutiles

bonne soirée.

rv
charrier36
charrier36

Messages : 36
Date d'inscription : 24/03/2021
Localisation : Indre du sud

Revenir en haut Aller en bas
