Amortisseurs  Avant  Empty Amortisseurs Avant

Message  m gosset Dim 19 Juil - 13:28

Bonjour a tous



Notre  . DOSSIER Amortisseurs

se termine  par cette suggestion de Robert Vriet :

Amortisseurs  Avant  Rob_vr10


... dont  il existe une realisation sur une T2 de 1924

Amortisseurs  Avant  2661410

( source : Registre 5HP de Willy )

MG


Dernière édition par m gosset le Dim 10 Jan - 9:50, édité 5 fois
m gosset
m gosset

Messages : 2960
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  moulino51 Dim 19 Juil - 13:57

Bonjour Robert, bonjour Michel,

La réalisation semble possible pour un amateur un peu équipé en mécano soudure et découpe.
Efficacité ? (perso, je n'ai jamais utilisé d'amortisseurs a friction)
Pose facile est relativement discrète Very Happy

J'adhère au projet Very Happy




moulino51
moulino51

Messages : 300
Date d'inscription : 07/06/2016
Age : 77
Localisation : Région de Reims

http://dbhsarl.eu/forum/index.php

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  m gosset Dim 19 Juil - 21:39

Bonsoir Ge,

L' efficacite devrait etre aussi bonne qu ' a l' arriere sur le Cabriolet.
Cela fait une vraie difference .

Tu sais dessiner?

Bonne chance

MG


m gosset
m gosset

Messages : 2960
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  moulino51 Dim 19 Juil - 21:57

Bonsoir Michel,
m gosset a écrit:
L' efficacité devrait être aussi bonne qu'a l' arrière  sur le Cabriolet.
Cela fait une vraie différence.
Merci pour ton retour, je voyais ça comme un gadget. Very Happy
m gosset a écrit:Tu sais dessiner?
Malheureusement non, a l'époque j'avais le logiciel "TurboCad", mais j'ai jeté l'éponge car prise en main trop chronophage. Embarassed
Quand j'ai besoin de réaliser un dessin simple (sans cotes) je le fais avec "Paint"
Pour les frictions, j'ai un stock de matière, et pour les ressorts il faudrait partir sur des "Ressorts Belleville" a la place du ressort en étoile (il n'est pas présent sur ce modèle)

moulino51
moulino51

Messages : 300
Date d'inscription : 07/06/2016
Age : 77
Localisation : Région de Reims

http://dbhsarl.eu/forum/index.php

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  m gosset Dim 19 Juil - 22:28

Tu ne vas pas faire ca de toute piece!

Il faudrait adapter des amortisseurs Hartford :

https://www.completeautomobilist.com/categories/complete-automobilist-andre-hartford

MG
m gosset
m gosset

Messages : 2960
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  moulino51 Dim 19 Juil - 22:37

Oui, pourquoi pas, mais la noix risque d'être plus imposante que sur la photo.

Mais y aurait-il une possibilité simple sur mon train avant qui est équipé de freins ?
Je ne visualise pas bien cela, car les manivelles de frein avaient été démontée lors du sablage du châssis.



moulino51
moulino51

Messages : 300
Date d'inscription : 07/06/2016
Age : 77
Localisation : Région de Reims

http://dbhsarl.eu/forum/index.php

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  Fer Dim 19 Juil - 22:49

Il y a des exemplaires Houdaille, si je suis correcte cette firme exsiste encore.
Mon copain a modifié une amortisseur hartfort. Il fabrique une parti mobile avec une bras extra longue decoupé a laser.
Fer
Fer

Messages : 1697
Date d'inscription : 12/04/2010
Age : 62
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  moulino51 Dim 19 Juil - 23:45

Dans mon idée de réalisation simple avec rondelle Belleville :
Amortisseurs  Avant  Attach10
Vue de dessous
C'est un petit dessin incomplet a main levée sur "Paint"


moulino51
moulino51

Messages : 300
Date d'inscription : 07/06/2016
Age : 77
Localisation : Région de Reims

http://dbhsarl.eu/forum/index.php

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  amicale5hp Lun 20 Juil - 8:48

Bonjour,

Je me pause la question suivante?
Le principe de cette amortisseur fonctionne parfaitement sur l'arrière vu le positionnement.
Par contre placé a l'avant avec une ouverture importante, je ne vois pas trop comment cela peux apporter
une amélioration de suspension. Il ne reste pas grand chose en débattement.
Ceci n'est pas une critique, mais une question?
Amicalement,
Jean Pierre



amicale5hp

Messages : 1543
Date d'inscription : 02/01/2010
Age : 77
Localisation : Orleans

http://amicale5hpsandillon.site.voila.fr/

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  m gosset Lun 20 Juil - 9:10

moulino51 a écrit:Dans mon idée de réalisation simple avec rondelle Belleville :
Vue de dessous
C'est un petit dessin incomplet a main levée sur "Paint"


Bonjour Ge

l' amortisseur Hartford avec disque de 88 mm et trou de 40 mm offre une surface de frottement de 15 x 4 = 60 cm2
... le tien me semble nettement plus reduit.

Bonne journee
MG
m gosset
m gosset

Messages : 2960
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  moulino51 Lun 20 Juil - 9:17

Bonjour Jean-Pierre, Michel,

Ta remarque est intéressante
Je pense que tout se joue dans le réglage du "frein"

@Michel : oui absolument, le petit dessin était juste pour visualiser le principe de fonctionnement.
( Je suis toujours dans l'optique d'une auto-construction)


moulino51
moulino51

Messages : 300
Date d'inscription : 07/06/2016
Age : 77
Localisation : Région de Reims

http://dbhsarl.eu/forum/index.php

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  m gosset Lun 20 Juil - 10:47

Pour repondre a la remarque de JP:
amicale5hp a écrit:Bonjour,
Par contre placé a l'avant avec une ouverture importante, je ne vois pas trop comment cela peux apporter
une amélioration de suspension. Il ne reste pas grand chose en débattement.

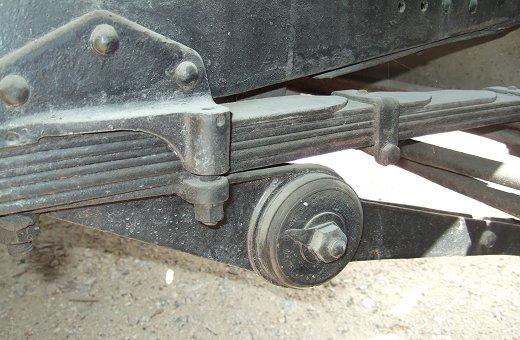

... en effet la longueur des lames avant  est 68% de celle des lames arriere   donc debattement inferieur ;
mais ceci semble etre compense par un  diametre d' amortisseur  plus large  que celui des amortisseurs arriere .

Amortisseurs  Avant  2611410

J' ai contacte le proprietaire de la voiture pour avoir son avis.On va voir .


MG


Dernière édition par m gosset le Lun 20 Juil - 11:16, édité 1 fois
m gosset
m gosset

Messages : 2960
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  moulino51 Lun 20 Juil - 11:11

Michel a écrit:J' ai contacte le propriétaire de la voiture pour avoir son avis.On va voir .
Super cheers demande lui de faire des photos sous d'autres angles car il doit y avoir un empilement de disques de friction.
S'il connais le nom du fabricant (ce montage ne semble vraiment pas courant)


moulino51
moulino51

Messages : 300
Date d'inscription : 07/06/2016
Age : 77
Localisation : Région de Reims

http://dbhsarl.eu/forum/index.php

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Amortisseur Dufaux

Message  m gosset Lun 20 Juil - 16:49

" il vaut mieux s'adresser au Bon Dieu qu'a ses saints .... "

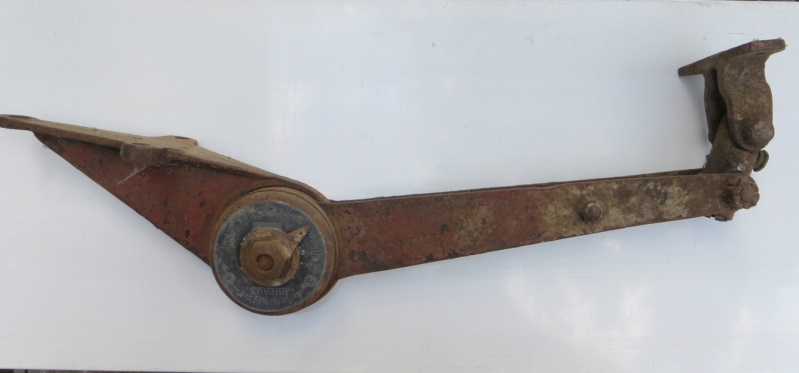

Robert Vriet a qui j’ai posé la question nous adresse … "ces 3 photos de cet amortisseur DUFAUX.

On peut demander à  Philippe B de nous dessiner une version réplique a  faire soit même ?

Ce jour on ne trouve plus cette pièce !

Les amortisseurs à friction sont très utiles à l'arrière et à l'avant d'après les utilisateurs ...

Mais il y a quand même un réglage  (aléatoire ) "






Merci Robert !

MG

Amortisseurs  Avant  Img_5910

Amortisseurs  Avant  Img_5911

Amortisseurs  Avant  Img_5912



PS : le  . DOSSIER Amortisseurs a ete mis a jour


Dernière édition par m gosset le Lun 3 Aoû - 13:24, édité 1 fois (Raison : Dossier mis a jour)
m gosset
m gosset

Messages : 2960
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  moulino51 Lun 20 Juil - 19:30

Super, merci Michel,

Et c'est quand même des "Dufaux" Very Happy Very Happy


moulino51
moulino51

Messages : 300
Date d'inscription : 07/06/2016
Age : 77
Localisation : Région de Reims

http://dbhsarl.eu/forum/index.php

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Amortisseur Dufaux

Message  Burnier Philippe Mar 21 Juil - 17:34

Bonjour les amis,

Pas de souci pour le dessin mais Robert c'est toi qui auras le plus gros boulot (si tu es d'accord) à relever les cotes dans tout les sens.

Amicalement.
Philippe
Burnier Philippe
Burnier Philippe

Messages : 340
Date d'inscription : 28/09/2011
Localisation : 74 Haute-Savoie

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Amortisseur Avant Repusseau

Message  m gosset Lun 16 Jan - 15:24

Notre ami Philippe Beusquart  nous adresse cette photo d' un  des  amortisseurs avant trouves dans une caisse de son puzzle T3-1

Cet amortisseur a bras inegaux  etait astucieusement fixe a l' avant sous le paquet de lames et sous l' essieu.

Amortisseurs  Avant  Susp_a10

Amortisseurs  Avant  B50bed10


Ce Repusseau  Type 100 ( qui precede le type 100 bis plus couramment monte) date probablement de 1922 ou 23 venant  sans doute d' un chassis court car a l' arriere  etaient montes des amortisseurs a bras unique ( Montage 1 ) fixe sur un renfort de caisse   :
Amortisseurs  Avant  Screen66.
Merci Philippe
MG


Dernière édition par m gosset le Lun 6 Fév - 9:11, édité 1 fois (Raison : Addition photo)
m gosset
m gosset

Messages : 2960
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty amortisseur avant

Message  tréfle Mar 17 Jan - 14:37

il etait monter comment cette amortiisseur avant en haut la platine plate est sous le paquet de lame de ressort pare contre la ferrure du bas se fixe ou les trous sont pas dans le bon sens pour se fixer sur l'essieu ou y a le chapeaux de lame

tréfle

Messages : 817
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Ces

Message  Fer Mar 17 Jan - 18:56

Ces petits amortisseurs avant sont monté en meme direction que l'essieux AV. Je dois avoir une photo d'un 10 hp avec ce montage. Ils sont cachés partialement avec la plaque d'immatriculation.
Fer
Fer

Messages : 1697
Date d'inscription : 12/04/2010
Age : 62
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  m gosset Mar 17 Jan - 21:07

tréfle a écrit:il etait monter comment cette amortiisseur avant  en haut la platine plate est sous le paquet de lame de ressort  pare contre la ferrure du bas se fixe ou  les trous sont pas dans le bon sens pour se fixer sur l'essieu ou y a le chapeaux de lame

Je pense qu’ ils étaient faits pour un montage sur châssis court.

MG

m gosset
m gosset

Messages : 2960
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres

Revenir en haut Aller en bas

Amortisseurs  Avant  Empty Re: Amortisseurs Avant

Message  m gosset Mer 18 Jan - 10:08


Suspension AV chassis court :
Amortisseurs  Avant  10b41c10
