********** Plans d' ASSEMBLAGE du Catalogue de Pieces Detachees ( www. Citroen-5hp.ch ) **********
Il existe dans le Catalogue des Pieces Detachees en ligne : https://www.citroen-5hp.ch/fr/par/index.php de Willy Schafroth
... une collection de plans illustrant l’assemblage des pièces ;
Il n’y existe cependant pas de liste de ces plans ni de système permettant de déterminer quelles pièces font l’objet de ces plans
C’est pourquoi, il parait utile de publier ici la liste suivante des liens hypertextes (a cliquer) vers les différents plans :
Amortisseur Droit Repusseau 32968
Arbre a cames 30804
Avertisseur 4035
Balais de Magneto RB10/4
Barres Accouplement et Direction – Dir. Gauche - 2eme Mod. 31501
Barres Accouplement et Direction – Dir. Droite -– 2eme Mod. 31562
Bielle – 1er Mod. 12880
Commande du volet obturateur d'air
Dynamo 13100 etc
Embrayage Plateau 12086
Embrayage 1er Modele
Embrayage 2eme Modele
Freins Axe fixe Segments 12874
Freins Machoires 12871
Frein Transmission 11497
Fusee - Droite - 1er Mod. 10831
Fusee - Droite - 2eme Mod. 32837
Fusee – Gauche - 2eme mod. 32836
Fusee - Gauche - 1er Mod. 12735
Glace de Portiere / Fenetre 60068
Lanceur demarreur Bendix 12257
Magneto Fixation..
Manivelle 32350
Magneto (pieces detachees)
Marchepied Droit 1er Modele 16411
Marchepied Droit 18401 2eme modele
Marchepied Gauche 16412 1er modele
Marchepied Gauche 2eme Modele 18402
Moyeu Ar - Droit – 1er Mod. 12875
Moyeu Ar – Gauche- 1er mod 12876
Moyeu Ar – Droit – 2eme mod 33116
Moyeu Ar – Gauche – 2eme mod 33117
Moyeu Av - Droit - 1er Mod. 11953
Moyeu Av – Droit – 1er Mod. 11953
Moyeu Av - Gauche - 1er Mod. 11952
Moyeu Av - Gauche - 1er Mod. 11952
Pignon de Renvoi - 2eme Mod. 32896
Pompe a Huile / Palier arrière vilebrequin 30603
Pont complet ( corps de ) 1er Modele 10493
Pont - Boitier de differentiel axe 13 mm 2eme modele 12872
Pont - Boitier de differentiel axe 15 mm 3eme modele 12873
Porte-roue T2 (Entre-axe des tocs d'entraînement de roue 100mm) 2ème modèle. No 16568
Porte-roue droit TL (Entre-axe des tocs d'entraînement de roue 100mm) 2ème modèle. No 61118
Porte-roue gauche TL (Entre-axe des tocs d'entraînement de roue 100mm) 2ème modèle. No 60634
Porte-roue T2 (Entre-axe des tocs d'entraînement de roue 130mm) 3ème modèle. No 16597
Porte-roue droit TL (Entre-axe des tocs d'entraînement de roue 130mm) 3ème modèle. No 61190
Porte-roue gauche TL (Entre-axe des tocs d'entraînement de roue 130mm) 3ème modèle. No 60516
Poulie de frein sur differentiel 1er mod. 11497
Poulie de frein sur differentiel 2em mod. 12361
Radiateur fixation élastique 11807
Radiateur Tirant 12863
Reservoir fixation – Dir Gauche - 1er mod 12153
Reservoir Fixation - Dir Gauche - 2eme Modele 12416
Reservoir fixation – Dir Droite - 1er mod 12153
Reservoir Fixation - Dir Droite - 2eme Modele 12416
Schema Electrique - Dir Gauche - Allumage Delco -T2 & TL - 13551
Schema Electrique - Dir Gauche - Allumage Magneto - T2 & VL - 13716
Transmission Arbre – 1er Mod. 32442
Tringlerie Frein - Dir Gauche - 1er Modele
Tringlerie Frein - Dir Gauche - 2eme Modele
Tringlerie Frein - Dir Droite - 1er Modele
Tringlerie Frein - Dir Droite - 2eme Modele
Tringlerie de Gaz Gauche
Tringlerie de Gaz Droite
Ventilateur
Volant Moteur 1er Modele
Volant Moteur 2eme Modele
NOTE : Les additions les plus récentes sont SOULIGNÉES.
L’accès se fait aussi à partir de la fiche de certaines pièces ; par exemple pour la « barre de direction « 31507
en cliquant la dernière rubique « Assemblage / Afficher « :

Cela permet d’obtenir le plan d’assemblage :

MG
... une collection de plans illustrant l’assemblage des pièces ;
Il n’y existe cependant pas de liste de ces plans ni de système permettant de déterminer quelles pièces font l’objet de ces plans
C’est pourquoi, il parait utile de publier ici la liste suivante des liens hypertextes (a cliquer) vers les différents plans :
Amortisseur Droit Repusseau 32968
Arbre a cames 30804
Avertisseur 4035
Balais de Magneto RB10/4
Barres Accouplement et Direction – Dir. Gauche - 2eme Mod. 31501
Barres Accouplement et Direction – Dir. Droite -– 2eme Mod. 31562
Bielle – 1er Mod. 12880
Commande du volet obturateur d'air
Dynamo 13100 etc
Embrayage Plateau 12086
Embrayage 1er Modele
Embrayage 2eme Modele
Freins Axe fixe Segments 12874
Freins Machoires 12871
Frein Transmission 11497
Fusee - Droite - 1er Mod. 10831
Fusee - Droite - 2eme Mod. 32837
Fusee – Gauche - 2eme mod. 32836
Fusee - Gauche - 1er Mod. 12735
Glace de Portiere / Fenetre 60068
Lanceur demarreur Bendix 12257
Magneto Fixation..
Manivelle 32350
Magneto (pieces detachees)
Marchepied Droit 1er Modele 16411
Marchepied Droit 18401 2eme modele
Marchepied Gauche 16412 1er modele
Marchepied Gauche 2eme Modele 18402
Moyeu Ar - Droit – 1er Mod. 12875
Moyeu Ar – Gauche- 1er mod 12876
Moyeu Ar – Droit – 2eme mod 33116
Moyeu Ar – Gauche – 2eme mod 33117
Moyeu Av - Droit - 1er Mod. 11953
Moyeu Av – Droit – 1er Mod. 11953
Moyeu Av - Gauche - 1er Mod. 11952
Moyeu Av - Gauche - 1er Mod. 11952
Pignon de Renvoi - 2eme Mod. 32896
Pompe a Huile / Palier arrière vilebrequin 30603
Pont complet ( corps de ) 1er Modele 10493
Pont - Boitier de differentiel axe 13 mm 2eme modele 12872
Pont - Boitier de differentiel axe 15 mm 3eme modele 12873
Porte-roue T2 (Entre-axe des tocs d'entraînement de roue 100mm) 2ème modèle. No 16568
Porte-roue droit TL (Entre-axe des tocs d'entraînement de roue 100mm) 2ème modèle. No 61118
Porte-roue gauche TL (Entre-axe des tocs d'entraînement de roue 100mm) 2ème modèle. No 60634
Porte-roue T2 (Entre-axe des tocs d'entraînement de roue 130mm) 3ème modèle. No 16597
Porte-roue droit TL (Entre-axe des tocs d'entraînement de roue 130mm) 3ème modèle. No 61190
Porte-roue gauche TL (Entre-axe des tocs d'entraînement de roue 130mm) 3ème modèle. No 60516
Poulie de frein sur differentiel 1er mod. 11497
Poulie de frein sur differentiel 2em mod. 12361
Radiateur fixation élastique 11807
Radiateur Tirant 12863
Reservoir fixation – Dir Gauche - 1er mod 12153
Reservoir Fixation - Dir Gauche - 2eme Modele 12416
Reservoir fixation – Dir Droite - 1er mod 12153
Reservoir Fixation - Dir Droite - 2eme Modele 12416
Schema Electrique - Dir Gauche - Allumage Delco -T2 & TL - 13551
Schema Electrique - Dir Gauche - Allumage Magneto - T2 & VL - 13716
Transmission Arbre – 1er Mod. 32442
Tringlerie Frein - Dir Gauche - 1er Modele
Tringlerie Frein - Dir Gauche - 2eme Modele
Tringlerie Frein - Dir Droite - 1er Modele
Tringlerie Frein - Dir Droite - 2eme Modele
Tringlerie de Gaz Gauche
Tringlerie de Gaz Droite
Ventilateur
Volant Moteur 1er Modele
Volant Moteur 2eme Modele
NOTE : Les additions les plus récentes sont SOULIGNÉES.
L’accès se fait aussi à partir de la fiche de certaines pièces ; par exemple pour la « barre de direction « 31507
en cliquant la dernière rubique « Assemblage / Afficher « :

Cela permet d’obtenir le plan d’assemblage :

MG
Dernière édition par m gosset le Dim 8 Oct - 11:06, édité 49 fois (Raison : Mise a jour des plans)
m gosset- Messages : 2937
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres
Gilles et Durupt aiment ce message
Plans d'assemblage du catalogue
Bonjour. Très bonne initiative. Merci beaucoup, ça c'est de la doc!!!! mieux qu'une R.T.A !!!!!!
philippe beusquart- Messages : 257
Date d'inscription : 15/07/2019
Age : 67
Localisation : 59150 WATTRELOS
Re: ********** Plans d' ASSEMBLAGE du Catalogue de Pieces Detachees ( www. Citroen-5hp.ch ) **********
My pleasure !
MG
MG
m gosset- Messages : 2937
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres
m gosset- Messages : 2937
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres
Re: ********** Plans d' ASSEMBLAGE du Catalogue de Pieces Detachees ( www. Citroen-5hp.ch ) **********
C'est tres bien pour des gens comme moi qui achetaient une vehicule demonté....


Fer- Messages : 1645
Date d'inscription : 12/04/2010
Age : 61
Localisation : Limbourg Pays-Bas
m gosset- Messages : 2937
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres
PLANCHER
TRES BEAU PLAN sur mon trefle je n'avait pas ces 2 trous a gauche pour recevoir la gaine de tirette stater et l'autre trou 10965 pour quel usage ?
tréfle- Messages : 811
Date d'inscription : 29/03/2015
m gosset- Messages : 2937
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres
TROU TIRETTE STATER
MERCI MICHEL oui j'ai pris cette ecrou pour un trou
tréfle- Messages : 811
Date d'inscription : 29/03/2015
Assemblage Marchepied droit et gauche
Bonsoir a tous

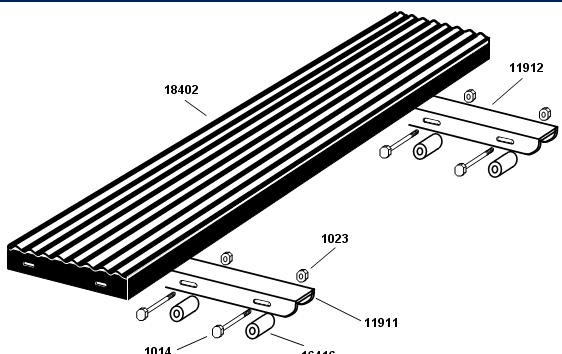

Un nouveau plan d' assemblage est disponible :
Marchepied Droit 18401
Marchepied Gauche 16412
Amicalement
MG
Un nouveau plan d' assemblage est disponible :
Marchepied Droit 18401
Marchepied Gauche 16412
Amicalement
MG
m gosset- Messages : 2937
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres
Re: ********** Plans d' ASSEMBLAGE du Catalogue de Pieces Detachees ( www. Citroen-5hp.ch ) **********
Bonsoir
Notre collection de plans d' assemblage vient d' etre completee par deux Schemas Electriques dessines par Ph. Burnier :
Schema Electrique - Dir Gauche - Allumage Delco -T2 & TL - 13551
Schema Electrique - Dir Gauche - Allumage Magneto - T2 & VL - 13716
Bonne reception
MG
Notre collection de plans d' assemblage vient d' etre completee par deux Schemas Electriques dessines par Ph. Burnier :
Schema Electrique - Dir Gauche - Allumage Delco -T2 & TL - 13551
Schema Electrique - Dir Gauche - Allumage Magneto - T2 & VL - 13716
Bonne reception
MG
m gosset- Messages : 2937
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres
Re: ********** Plans d' ASSEMBLAGE du Catalogue de Pieces Detachees ( www. Citroen-5hp.ch ) **********
… et ici la tringlerie des gaz pour Conduite à Droite
https://www.citroen-5hp.ch/php/par/show_combi.php?popup=1&lang=fr&no=11729&n=gasgestaenge_rechts
Merci Philippe B
MG
https://www.citroen-5hp.ch/php/par/show_combi.php?popup=1&lang=fr&no=11729&n=gasgestaenge_rechts
Merci Philippe B
MG
m gosset- Messages : 2937
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres
Re: ********** Plans d' ASSEMBLAGE du Catalogue de Pieces Detachees ( www. Citroen-5hp.ch ) **********
Bonjour a tous
Notre collection de plans d' assemblage s' accroit d' une quinzaine d' exemplaires:
Embrayage 1er Modele
Embrayage 2eme Modele

On croit reconnaitre ici la "patte" de notre dessinateur maison ; Merci Philippe!
Marchepied Droit 1er Modele
Marchepied Gauche 2eme Modele

Radiateur Tirant

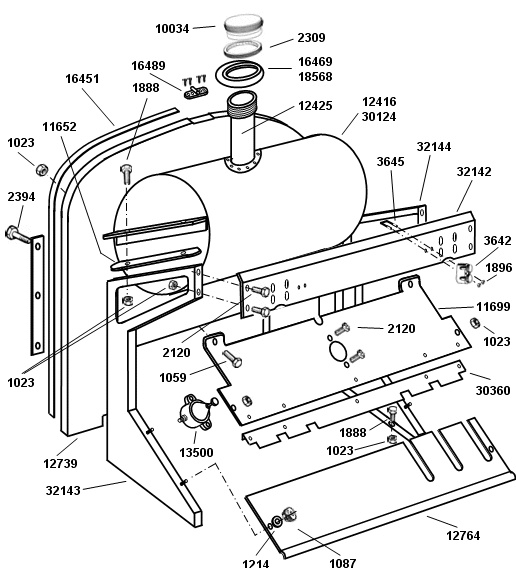

Reservoir Fixation - Dir Gauche - 2eme Modele
Reservoir Fixation - Dir Droite - 2eme Modele

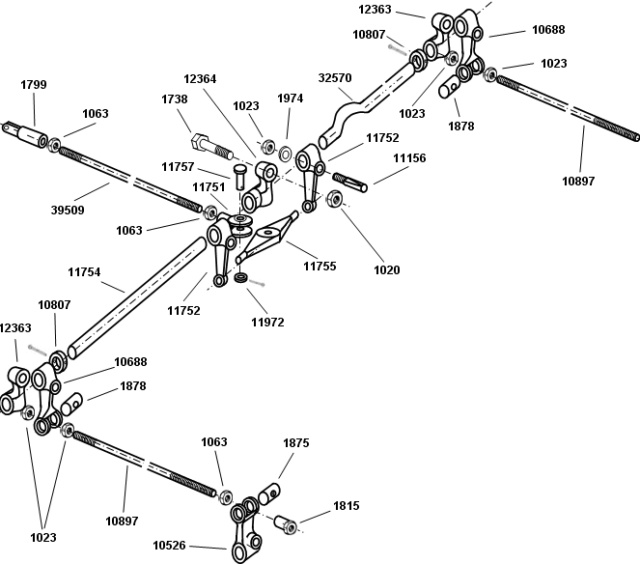

Tringlerie Frein - Dir Gauche - 1er Modele
Tringlerie Frein - Dir Gauche - 2eme Modele
Tringlerie Frein - Dir Droite - 1er Modele
Tringlerie Frein - Dir Droite - 2eme Modele

Ventilateur

Volant Moteur 1er Modele
Volant Moteur 2eme Modele

MG
Notre collection de plans d' assemblage s' accroit d' une quinzaine d' exemplaires:
Embrayage 1er Modele
Embrayage 2eme Modele

On croit reconnaitre ici la "patte" de notre dessinateur maison ; Merci Philippe!
Marchepied Droit 1er Modele
Marchepied Gauche 2eme Modele

Radiateur Tirant

Reservoir Fixation - Dir Gauche - 2eme Modele
Reservoir Fixation - Dir Droite - 2eme Modele

Tringlerie Frein - Dir Gauche - 1er Modele
Tringlerie Frein - Dir Gauche - 2eme Modele
Tringlerie Frein - Dir Droite - 1er Modele
Tringlerie Frein - Dir Droite - 2eme Modele

Ventilateur

Volant Moteur 1er Modele
Volant Moteur 2eme Modele

MG
m gosset- Messages : 2937
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres
m gosset- Messages : 2937
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres
Re: ********** Plans d' ASSEMBLAGE du Catalogue de Pieces Detachees ( www. Citroen-5hp.ch ) **********
Je tenais, par ce message, a remercier ce superbe travail qui permettra, tout comme moi, à poursuivre cette tâche d honorer la mémoire et les reliques d'André Citroën.
Merci ( peut on dire : Michel ? ) MG.
Ah oui :. Bonne chance !
Merci ( peut on dire : Michel ? ) MG.
Ah oui :. Bonne chance !
Mach84- Messages : 169
Date d'inscription : 06/06/2020
Age : 57
Localisation : Fontaine de Vaucluse
m gosset aime ce message
Re: ********** Plans d' ASSEMBLAGE du Catalogue de Pieces Detachees ( www. Citroen-5hp.ch ) **********
Merci pour ce message sympa , mais ceux qui doivent être félicités sont ceux qui ont eu la bonne idée et le talent de retrouver, dessiner , publier ces dessins comme Willy S et Philippe B .
Bonne… journée
MG
Bonne… journée
MG
m gosset- Messages : 2937
Date d'inscription : 29/01/2011
Age : 76
Localisation : UK. / Londres
Re: ********** Plans d' ASSEMBLAGE du Catalogue de Pieces Detachees ( www. Citroen-5hp.ch ) **********
Merci Michel, belle ressource dont j'aurai sans doute besoin. Robert
Roboman- Messages : 99
Date d'inscription : 14/07/2021
Age : 71
Localisation : Tuchan

» Manuels Citroën et catalogue pièces détachées 5HP
» CATALOGUE DES PIECES DETACHEES 5hp
» Registre 5HP Citroën / Site www.citroen-5hp.ch
» livre pièces détachées 5hp
» un vrai dictionnaire de pieces détachées
» CATALOGUE DES PIECES DETACHEES 5hp
» Registre 5HP Citroën / Site www.citroen-5hp.ch
» livre pièces détachées 5hp
» un vrai dictionnaire de pieces détachées
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
