Boiseries CITROEN trois places décalées conduite à droite

Bonjour, j'avance tout doucement au montage du système strapontin et siège passager coulissant.
Mais il me manque les côtes de la traverse en bois au bas du dossier du siège chauffeur et comment elle est fixée,
ainsi que la petite traverse qui monte depuis l'encoche sur la traverse partie basse du coffre et qui monte se fixer sur la partie arrondie du dossier siège chauffeur.










j'ai du rallonger la patte de fixation qui tient l'axe qui supporte le strapontin quand on le replie sous l'auvent !!!
Est ce que cette patte n'est fixée que sur le longeron ou aussi sur le plancher?

Est ce qu'il me faudrait le remplacer par un axe plus long pour pouvoir le fixer sur le longeron ?



Merci et bonne journée.

Cordialement Patrice.

Bonjour Patrice


Tu cherches " les côtes de la traverse en bois au bas du dossier du siège chauffeur et comment elle est fixée,
ainsi que la petite traverse qui monte depuis l'encoche sur la traverse partie basse du coffre et qui monte se fixer sur la partie arrondie du dossier siège chauffeur."

Je ne suis pas sur de bien piger mais dans le Dossier Strapontin :
https://mon-partage.fr/f/PvyARE9X/
...dans la Section " Archives Sellerie Mania ", il y a un lien Facebook :
https://www.facebook.com/media/set/?set=a.763180223735456.1073742309.158488310871320&type=1

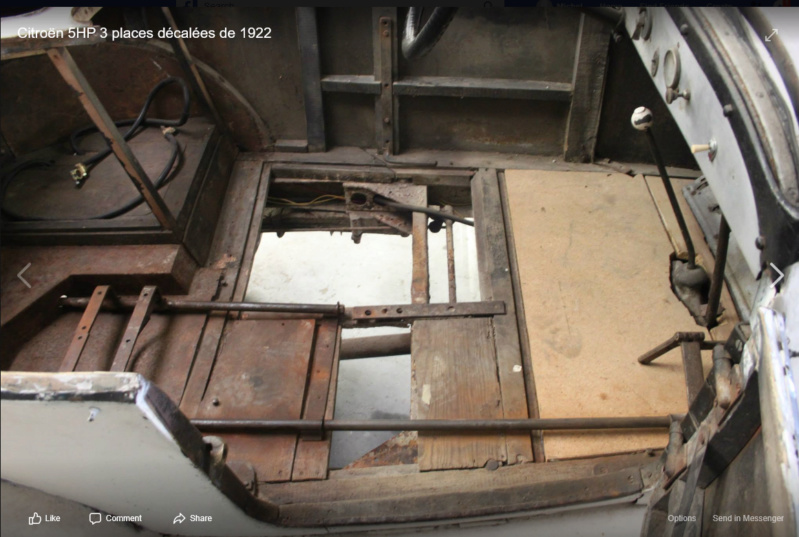

... vers une collection importante de photos ; par exemple :














Cela aide t il ?
Bonne chance
MG

Bonsoir et comment que cela aide toutes ces photos et le lien qui va avec aussi!!!!!! Mille fois merci. Enfin des informations bien intéressantes. Je ferai des photos demain de mes barres avec leurs pattes car je n'ai pas d'équerre n° 6137 j'en ai une mais elle ne passe pas dans la barre? Et je n'ai pas de 61229 au niveau du strapontin donc à faire mais il y aurait 2 modèles d'après Jean Marc Sabouraud?

Bonjour Philippe,

Ca fait plaisir de voir que cette Doc peut être utile!

Le “deuxième modèle “ de plaque de béquille 61229 doit être celui de Pateve discuté ici :

https://amicale5hp.forumactif.com/t2170-positionnement-precis-des-axes-strapontin-trois-places-decalees-conduite-a-droite

... avec 3 trous au lieu de 4 . A éviter car il ne permet qu’ une position de strapontin au lieu de deux .

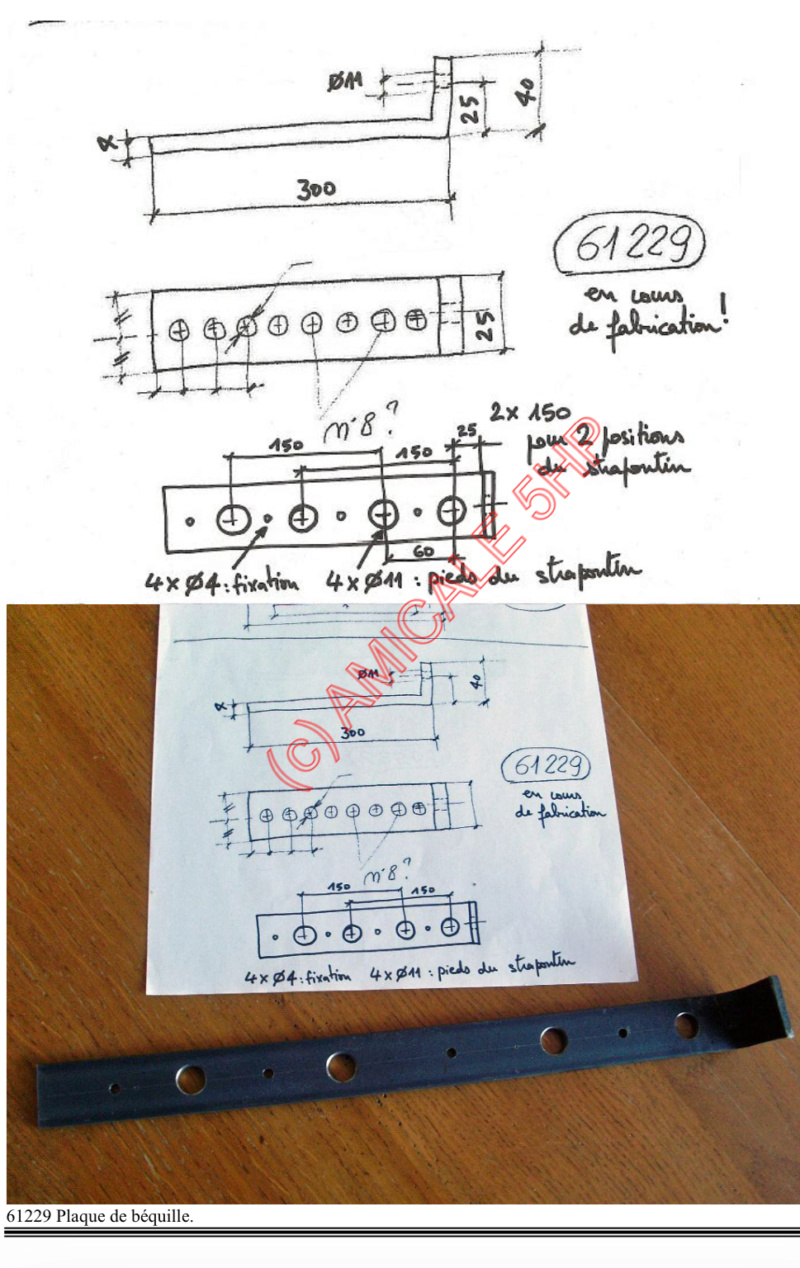

Le plan de la plaque de béquille 61229 est dans la Doc :


Pour l’ équerre 61237 ( et non 6137 ) voici aussi le plan:


Bonne chance!
MG

Bonsoir voici les photos de ce que j'ai retrouvé au niveau des pattes et plaque de béquille. Plaque sans morceau qui remonte à l'équerre (61229). L'équerre 61237 je l'ai aussi mais impossible de la faire coulisser ou même de la positionner au milieu de la grande glissière 61299 comme sur certaines vues. Pour l'équerre 18855 c'est ok bonnes dimensions. Philippe.

A propos de cette "equerre / support intermediaire "qui ne glisse pas autour de la grande glissiere ,

je ne crois  pas que  cela peut etre possibe si le trou ne fait que 7 mm de diametre comme sur le plan 61237 plus haut , la glissière faisant 18 mm de diamètre.

Sur  le dessin de Guillemet le trou semble beaucoup plus large (malheureusement  pas côté )





.. et sur cette photo de Pateve , on voit la glissière de 18 mm passer à travers le trou du support.




MG

Bonjour. Je confirme 7 mm de diamètre, je pense qu'une équerre est nécessaire pour éviter le fléchissement de la glissière une fois le siège avancé vu la longueur de celle-ci. Donc à fabriquer.

Bonjour Philippe.

Donc ton équerre centrale est similaire à cela :



Je ne vois pas à quoi elle peut servir car la glissière fait 18 mm et le boulon en bout de la glissière fait 10 mm de diamètre d’ après le dessin Guillemet

MG

Rebonjour. Je me suis planté....le trou fait 10 mm!!!!!Va falloir que je change de lunettes....

Bonsoir Philippe


Sur cette photo de Sellerie Mania , les supports 61237 et ( pour partie ) 61229 ont ete remplaces par deux supports integres a une plaque transversale .





... probalement plus rigide

MG

Bonsoir j'avais remarqué ce système là. J'ai fabriqué cet après midi une patte 61237 avec un trou de 18 mm mais je pense que je vais faire une patte en un seul bloc comme sur la photo de sellerie mania ce sera plus rigide . Je me demande si sur ma voiture ce n'était pas comme ça étant donné que ma pièce 61229 n'a pas de retour, je l'ai bien regardé elle me parait être d'origine sans trait de scie ou autre meulage. Peut-être qu'il y a eu plusieurs montages.

Bonsoir à tous.

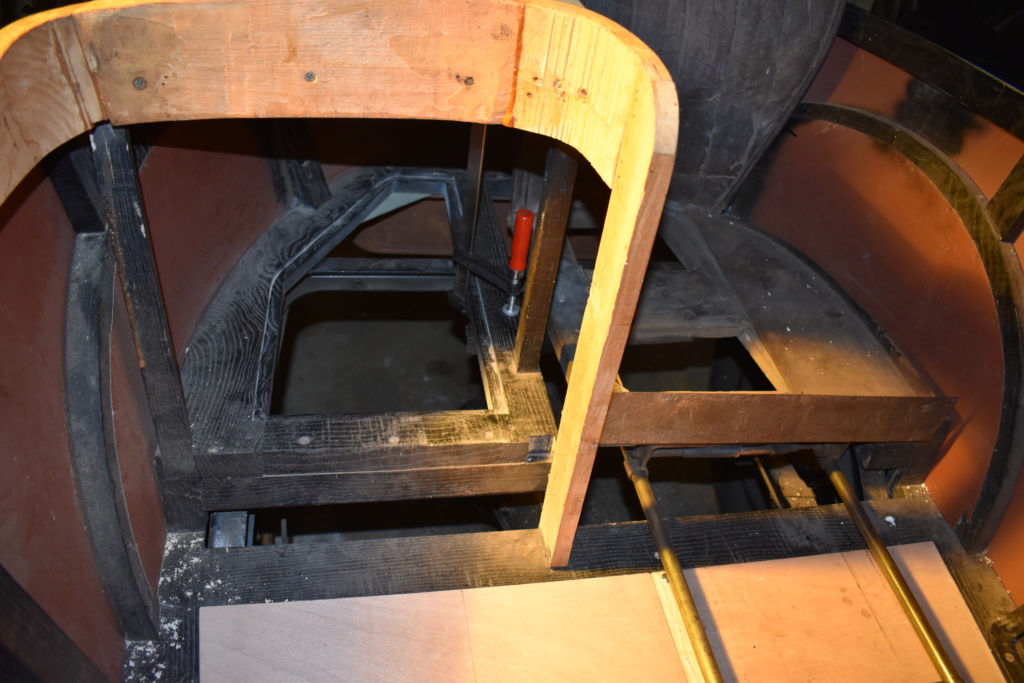

Quelques photos de ma pointe arrière supérieur terminée. Réalisée comme sur le plan à l'échelle 1

Suite

Suite et fin
Reste à tout ponçer.....

.
