Positionnement précis des axes strapontin trois places décalées conduite à droite.

Aller en bas

Positionnement précis des axes strapontin trois places décalées conduite à droite. Empty Positionnement précis des axes strapontin trois places décalées conduite à droite.

Message  PATEVE12 le Lun 30 Déc - 10:32

Bonjour, je suis sur le positionnement des axes de guidage du strapontin et du siège coulissant sur ma trois places décalées conduite à droite.
la traverse du plancher n'existe pas, et je pense que la platine qui reçoit les pattes du strapontin est fixé dessus.
est ce que quelqu'un peut me donner les cotes de positionnement de cette traverse qui va donc déterminer les cotes des deux planchers.

Je cherche également l'emplacement précis de positionnement de la patte de fixation de la longue barre qui guide le strapontin lorsqu'il est replié sous le réservoir?
Cette patte comporte deux trous, est ce qu'elle est entièrement fixé sur le longeron, sur le plancher ou à moitie sur ces deux parties ?

J'ai également un autre problème concernant les boiseries de fixation du siège conducteur avec le la traverse basse du coffre. cette caisse a été fabriqué à l'époque par Monsieur PAYET,
et vraisemblablement, il ne savait pas comment était construit cette partie là.

Je pense qu'il y a une symétrie de construction entre la conduite à droite et la conduite a gauche.
Positionnement précis des axes strapontin trois places décalées conduite à droite. Dsc_0310
Positionnement précis des axes strapontin trois places décalées conduite à droite. Dsc_0313
Positionnement précis des axes strapontin trois places décalées conduite à droite. Dsc_0312
Positionnement précis des axes strapontin trois places décalées conduite à droite. Dsc_0315

Merci une fois encore pour votre aide et  bonnes fêtes de fin d'année à tous les passionnés de ce forum.

Cordialement Patrice.Positionnement précis des axes strapontin trois places décalées conduite à droite. Dsc_0415
PATEVE12
PATEVE12

Messages : 74
Date d'inscription : 31/03/2016
Age : 56
Localisation : AVEYRON

Revenir en haut Aller en bas

Positionnement précis des axes strapontin trois places décalées conduite à droite. Empty Re: Positionnement précis des axes strapontin trois places décalées conduite à droite.

Message  m gosset le Mar 31 Déc - 18:18

Bonsoir Patrice,

Je pense que tu devrais contacter jean marc Sabouraud ou Leoparis qui ont récemment
reconstruit leur T3-1 .

Je suppose que tu connais le Dossier  Strapontin réalise grâce à eux :
https://mon-partage.fr/f/cblx3o43/


Bonne chance !

MG
m gosset
m gosset

Messages : 2076
Date d'inscription : 29/01/2011
Age : 73
Localisation : UK.

Revenir en haut Aller en bas

Positionnement précis des axes strapontin trois places décalées conduite à droite. Empty Positionnement strapontin en position ouverte.

Message  PATEVE12 le Dim 5 Jan - 17:17

Bonjour, comme vous pourrez le voir sur les photos jointes, il a été rajouté une petite palatine carré en fer avec un trou en prolongement de la platine recevant les pieds du strapontin en position ouvert,
sur la traverse centrale en bois.

Cette petite platine en fer permet de recevoir un patins du strapontin, donc de ce fait il y a ainsi de positionnement pour le strapontin.

Je ne pense pas que ce montage soit d'origine. (Documentation de l'ancien propriétaire en pièce jointe.

Qu'en pensez vous ?

Positionnement précis des axes strapontin trois places décalées conduite à droite. Ccf05010
Positionnement précis des axes strapontin trois places décalées conduite à droite. Dsc_0418
Positionnement précis des axes strapontin trois places décalées conduite à droite. Dsc_0419
PATEVE12
PATEVE12

Messages : 74
Date d'inscription : 31/03/2016
Age : 56
Localisation : AVEYRON

Revenir en haut Aller en bas

Positionnement précis des axes strapontin trois places décalées conduite à droite. Empty Re: Positionnement précis des axes strapontin trois places décalées conduite à droite.

Message  m gosset le Dim 5 Jan - 19:26

Bonsoir Patrice

Il semble que cette petite plaque a ete ajoutee pour permettre une deuxieme position du strapontin

Sur cette illustration on voit que la piece 61229 a 4 trous de fixation et 4 trous pour les pieds de strapontin
Positionnement précis des axes strapontin trois places décalées conduite à droite. Strap_10


... ce qui est bien illustre dans le dossier Strapontin:
Positionnement précis des axes strapontin trois places décalées conduite à droite. Stap_211

Probablement , au depart la piece 61229 ne permettait qu' une position.

Bonne chance

MG
m gosset
m gosset

Messages : 2076
Date d'inscription : 29/01/2011
Age : 73
Localisation : UK.

Revenir en haut Aller en bas

Positionnement précis des axes strapontin trois places décalées conduite à droite. Empty Positionnement précis des axes strapontin trois places décalées conduite à droite.

Message  PATEVE12 le Dim 5 Jan - 21:25

Bonsoir Monsieur GOSSET et merci pour ces précisions, je vais rallonger ma pièce et ajouter donc le trou manquant pour avoir deux positions de réglages différents pour le strapontin.

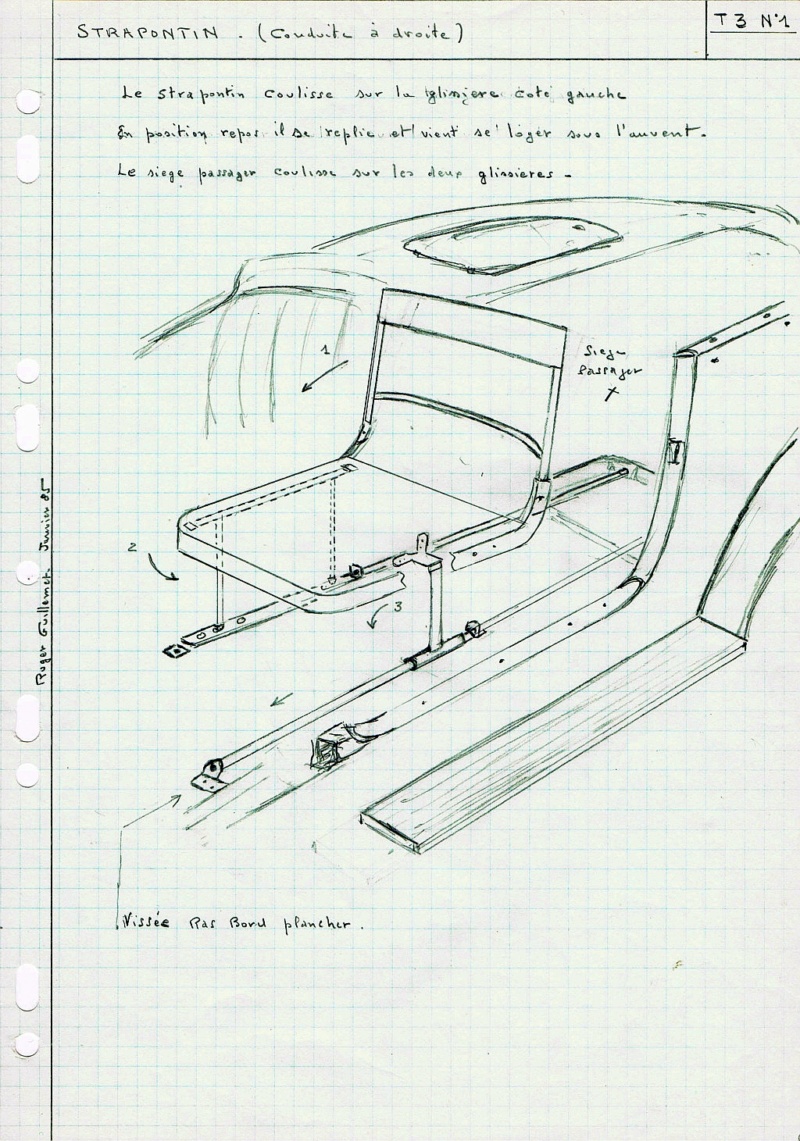

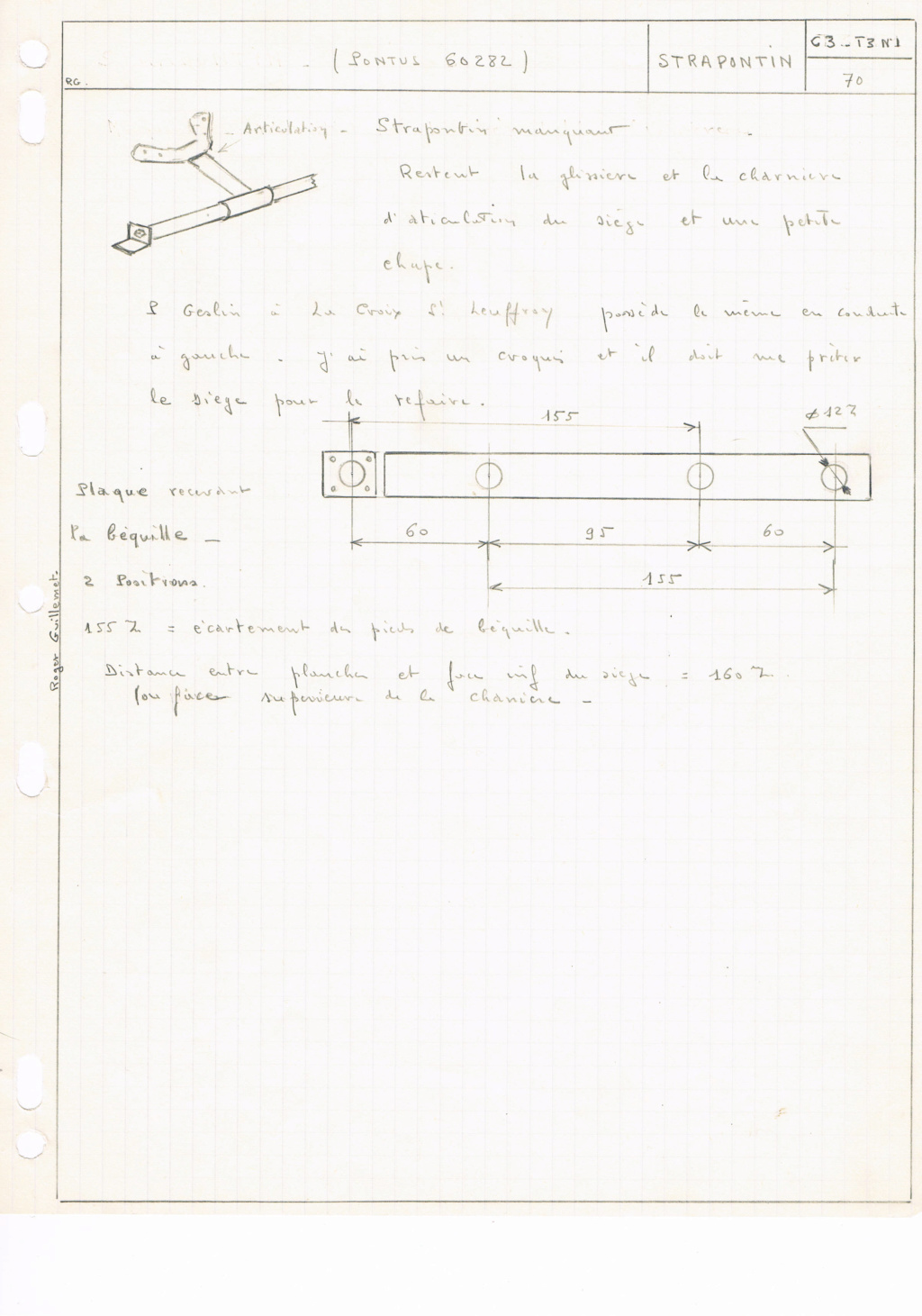

Par contre je viens de m’apercevoir que en reprenant le dossier strapontin de l'amicale il y a deux croquis de positionnement du strapontin dont je possède les originaux, dessinés à l'époque par l'ancien propriétaire
