Chassis Cabriolet Empty Chassis Cabriolet

Message  mortier Sam 20 Mai - 23:11

J'ai retiré la carrosserie de ma 5HP cabriolet aujourd'hui. Si il y a quelqu'un qui a besoin des dimensions du châssis, faites-moi savoir.


Philip

Chassis Cabriolet P1010912

mortier

Messages : 194
Date d'inscription : 03/05/2010
Localisation : Etats Unis

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  m gosset Dim 21 Mai - 11:54



Bonjour Philip

Ton chassis semble en bon état.

En Novembre 16, Andre Charron écrivait :

Donc même la façon de fixer la caisse au châssis est incertaine (type de boulons, emplacement et nombre).
.


Ce serait interessant si tu pouvais faire quelques photos de ceci .

Je crois que le plus interessant est la boiserie ( wooden frame ) pour lesquels il n' existe pas de plan.

Si tu pouvais en photographier et mesurer les différents éléments ce serait très interessant

Amicalement
MG


m gosset
m gosset

Messages : 2937
Date d'inscription : 29/01/2011
Age : 77
Localisation : UK. / Londres

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  amicale5hp Lun 22 Mai - 6:10

Bonjour,

Concernant les plans de caisse de cabriolet , une personne travail dessus.

Je ne peux dire le délais.

Jean Pierre

amicale5hp

Messages : 1609
Date d'inscription : 02/01/2010
Age : 78
Localisation : Orleans

http://amicale5hpsandillon.site.voila.fr/

Revenir en haut Aller en bas

Chassis Cabriolet Empty Châssis sablé

Message  mortier Sam 26 Mai - 2:48

Le châssis a été sablé cette semaine.

Philip

Chassis Cabriolet Webp_n10

mortier

Messages : 194
Date d'inscription : 03/05/2010
Localisation : Etats Unis

Revenir en haut Aller en bas

Chassis Cabriolet Empty Tube Manivelle

Message  mortier Sam 26 Mai - 2:52

Ce tube pour la manivelle de démarrage est-il correct?

Philip


Chassis Cabriolet Webp_n10

mortier

Messages : 194
Date d'inscription : 03/05/2010
Localisation : Etats Unis

Revenir en haut Aller en bas

Chassis Cabriolet Empty Tube de manivelle

Message  m gosset Sam 26 Mai - 9:38

Bonjour  Philip,

Ce tube smble avoir ete ajoute.

Je joins la photo du chassis dans le catalogue des pieces et des photos du chassis de Lallou.

Bonne chance
MG
Chassis Cabriolet Img_4910

Chassis Cabriolet Img_4912

Chassis Cabriolet Img_4911
m gosset
m gosset

Messages : 2937
Date d'inscription : 29/01/2011
Age : 77
Localisation : UK. / Londres

Revenir en haut Aller en bas

Chassis Cabriolet Empty chassis

Message  tréfle Sam 26 Mai - 18:10

sur la photo du chassis complet avec la mecanique de mr mortier plus haut j'ai vu le systeme de palonnier de frein que j'ai jamais vu encore ?

tréfle

Messages : 812
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  mortier Sam 26 Mai - 18:31

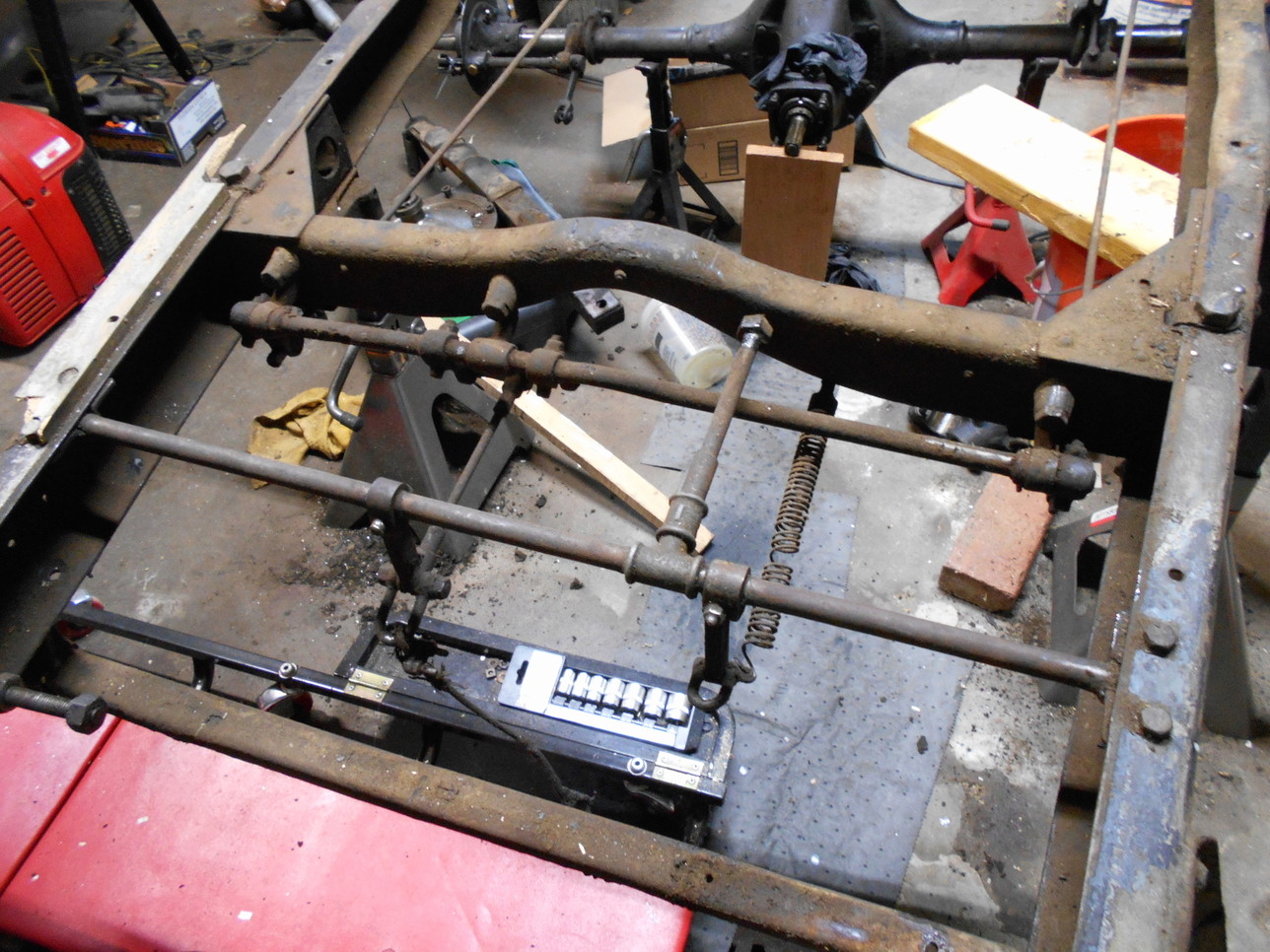

Oui, voici une photo:

Chassis Cabriolet Webp_n12

mortier

Messages : 194
Date d'inscription : 03/05/2010
Localisation : Etats Unis

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  mortier Mar 29 Mai - 3:35

J'ai enlevé le tube et j'ai une "manivelle et arbre de mise en marche" qui est correcte. Les trous de montage sont agrandis, donc je vais essayer de les améliorer.

Philip



Chassis Cabriolet 2yknkau

mortier

Messages : 194
Date d'inscription : 03/05/2010
Localisation : Etats Unis

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  mortier Mar 29 Mai - 3:38

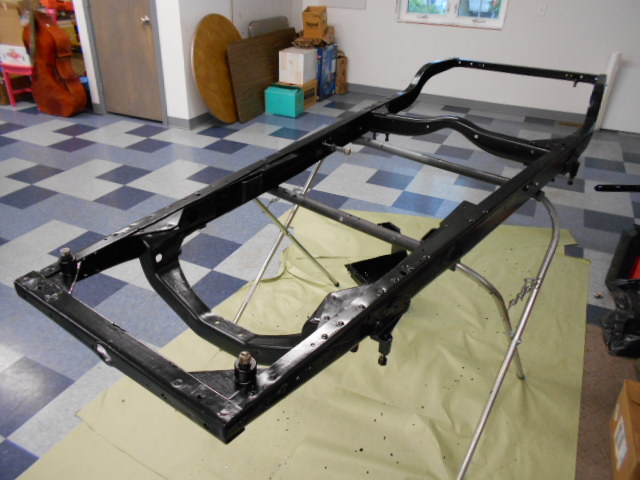

Voici le chassis apres la peinture:


Chassis Cabriolet Dscn0811

mortier

Messages : 194
Date d'inscription : 03/05/2010
Localisation : Etats Unis

Revenir en haut Aller en bas

Chassis Cabriolet Empty pont

Message  tréfle Mar 29 Mai - 9:47

j'ai vu que ta un pont oval comme sur la mienne qui vien de casser a cause des tube du corp qui ces casser en deux

a tu toi aussi les cannelure de la queue du pignon d'attaque abimer

tréfle

Messages : 812
Date d'inscription : 29/03/2015

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  Tom5hp Jeu 15 Juin - 17:10

mortier a écrit:J'ai retiré la carrosserie de ma 5HP cabriolet aujourd'hui. Si il y a quelqu'un qui a besoin des dimensions du châssis, faites-moi savoir.


Philip

Chassis Cabriolet P1010912

Bonjour, Je suis en quête des dimensions du châssis (métal) 5hp cabriolet. Je ne sais pas si tous les châssis ont la même côte.
Est-ce que vous avez également les côtes de la caisse bois ? Grandement recherchée !
Merci pour votre retour

Pascal

Tom5hp

Messages : 11
Date d'inscription : 26/05/2023
Age : 68
Localisation : 42720 Pouilly sous Charlieu

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  m gosset Jeu 15 Juin - 17:43

Bonjour

Il n’ y a eu que deux châssis : court et long ( c2 et c3 )

Bonne chance
MG
m gosset
m gosset

Messages : 2937
Date d'inscription : 29/01/2011
Age : 77
Localisation : UK. / Londres

Revenir en haut Aller en bas

Chassis Cabriolet Empty Ailes arriere

Message  JanBoj Dim 18 Juin - 18:14

Hello Philip,
I didn’t know, that you are in US. Thanks to MG our communication can be easier. However we should keep translation to French, to be understood by other forum users. The subject of the cabriolet body (TL) is very important, because, as you probably know, all documentation was lost at the beginning od WWII. I am rebuilding a cabriolet from 1925. The car was in very poor condition with many parts missing. Especially the wooden part of the body was damaged by insects. Someone before tried to fix it, but the result was disastrous. I was very happy when I saw your post and offer of information about the car body.
I have a questions about the rear mudguard (round type). How the mudguard is fitted to the body? Does the body have a cutout? Also I am interested in the shape and dimension of a steel element keeping the mudguard from the rear.
The last question is concerning the rear number plate. I don’t have the dimensions and info how it is fitted to the body or the frame.
Best wishes
Jan

Bonjour Philip,
Je suis en train de restauration d’un cabriolet de 1925. Ma voiture était incomplète. Je déjà trouve beaucoup de pièces, mais il me manque d’information, comment l’aile arrière (ronde) est fixe. Je vois, que ta voiture a des ailes rondes, je voudrais donc te demander de l’aide. Le sujet était discuté dans https://amicale5hp.forumactif.com/t2950-ailes-rondes-y-a-t-il-une-decoupe-de-la-carrosserie-au-niveau-des-ailes-arrieres#23560, mais il n’y a pas de réponse comment la caisse se connecte-t-elle au aile. Je n’ai pas non plus les éléments qui tienne l’aile à l’arrière ni la plaque de police. Pourriez-vous m'envoyer les dimensions et les photos de ces pièces?
Chassis Cabriolet Aile11
Chassis Cabriolet Aile_a10
Chassis Cabriolet Plaque10
Merci beaucoup
Jan


Dernière édition par JanBoj le Lun 19 Juin - 21:52, édité 1 fois

JanBoj

Messages : 20
Date d'inscription : 21/08/2019
Age : 69
Localisation : Otwock Wielki, Pologne

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  m gosset Dim 18 Juin - 21:25

Bonjour JanBoj

Philip ( mortier ) est aux USA . Tu peux donc rédiger tes questions en Anglais . Ce sera plus facile de communiquer.

Bonne chance
MG
m gosset
m gosset

Messages : 2937
Date d'inscription : 29/01/2011
Age : 77
Localisation : UK. / Londres

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  JanBoj Lun 19 Juin - 21:52

Merci MG

JanBoj

Messages : 20
Date d'inscription : 21/08/2019
Age : 69
Localisation : Otwock Wielki, Pologne

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  Tom5hp Mar 20 Juin - 11:35

m gosset a écrit:Bonjour

Il n’ y a eu que deux châssis : court et long ( c2 et c3 )

Bonne chance
MG

Bonjour et merci pour votre réponse.
Je savais qu'il n'y a que deux châssis, court et long. Pardon d'avoir posé trop succinctement ma question, je la repose.
Sur un cabriolet châssis long, vous proposiez dernièrement de communiquer les dimensions de celui-ci.
J'aimerais connaître, SVP, dans la mesure du possible, la longueur totale hors tout du châssis, ainsi que ses largeurs hors tout, sachant que l'arrière est plus large que l'avant.
Merci de votre retour
Pascal

Tom5hp

Messages : 11
Date d'inscription : 26/05/2023
Age : 68
Localisation : 42720 Pouilly sous Charlieu

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  m gosset Mar 20 Juin - 11:47

Bonjour

https://www.fichier-pdf.fr/2021/12/19/posters---dessins-torpedo--cabriolet--trefle/

Sur ce document  tu trouveras des dessins cotes du C2 et C3 ; malheureusement celui du Trefle est de mauvaise qualite ; il faut de bons yeux

Bonne chance

MG
m gosset
m gosset

Messages : 2937
Date d'inscription : 29/01/2011
Age : 77
Localisation : UK. / Londres

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  Tom5hp Mar 20 Juin - 15:39

m gosset a écrit:Bonjour

https://www.fichier-pdf.fr/2021/12/19/posters---dessins-torpedo--cabriolet--trefle/

Sur ce document  tu trouveras des dessins cotes du C2 et C3 ; malheureusement celui du Trefle est de mauvaise qualite ; il faut de bons yeux

Bonne chance

MG

Merci pour la réactivité. Très beau plan, mais illisible au niveau des côtes. Dommage.
Je continu ma recherche.
Merci encore
Pascal

Tom5hp

Messages : 11
Date d'inscription : 26/05/2023
Age : 68
Localisation : 42720 Pouilly sous Charlieu

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  Fer Mar 20 Juin - 18:08

L'aile rond est fixé sur une barre qui est sur le chassis. A l'interieur du aile il y a une profile en L avec deux trous. A l'avant c'est fixé sur le marchepied et a coté c'est fixé au tole entre marchepied et caisse. Le tole plat sur l'aile rond est fixé avec des vis en dessous du pointe arriere du caisse. Comme est la plaque police si il y a une.
Fer
Fer

Messages : 1774
Date d'inscription : 12/04/2010
Age : 62
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  5HP31 Mar 20 Juin - 20:42

Tom5hp a écrit:
m gosset a écrit:Bonjour

https://www.fichier-pdf.fr/2021/12/19/posters---dessins-torpedo--cabriolet--trefle/

Sur ce document  tu trouveras des dessins cotes du C2 et C3 ; malheureusement celui du Trefle est de mauvaise qualite ; il faut de bons yeux

Bonne chance

MG

Merci pour la réactivité. Très beau plan, mais illisible au niveau des côtes. Dommage.
Je continu ma recherche.
Merci encore
Pascal

Bonsoir,
Si tu l'affiche à l'écran en 150 ou 200% tu pourras lire les cotes. Peut-être pas toutes mais tu peux extrapoler.
Amicalement

PS : Je crois qu'il n'y a pas d'autre document que celui-là.
5HP31
5HP31

Messages : 596
Date d'inscription : 15/05/2010
Age : 72
Localisation : Haute-Garonne

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  m gosset Mar 20 Juin - 21:24

Bonsoir Tom,


Si tu veux une photo d’ une caisse de Cabriolet Châssis Long , en voici une …. celle du Président :

Chassis Cabriolet F3fda010



https://www.fichier-pdf.fr/2021/07/28/pg-trio-de-5hp-a-sandillon--jpr-2-fil//?

MG
m gosset
m gosset

Messages : 2937
Date d'inscription : 29/01/2011
Age : 77
Localisation : UK. / Londres

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Châssis Cabriolet

Message  Burnier Philippe Mer 21 Juin - 8:17

Bonjour Tom,

Si je comprends bien tu cherches les dimensions (cotation) du châssis long et la forme des longerons. J'ai réalisé un plan en 2D et aussi en 3D pour m'amuser.
Ma question est de connaître l'objectif de ta recherche. Est-ce que ce genre de dessin correspond à tes attentes ?

Philippe

Chassis Cabriolet 39501_10
Burnier Philippe
Burnier Philippe

Messages : 389
Date d'inscription : 28/09/2011
Localisation : 74 Haute-Savoie

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  Tom5hp Mer 21 Juin - 10:22

5HP31 a écrit:
Tom5hp a écrit:
m gosset a écrit:Bonjour

https://www.fichier-pdf.fr/2021/12/19/posters---dessins-torpedo--cabriolet--trefle/

Sur ce document  tu trouveras des dessins cotes du C2 et C3 ; malheureusement celui du Trefle est de mauvaise qualite ; il faut de bons yeux

Bonne chance

MG

Merci pour la réactivité. Très beau plan, mais illisible au niveau des côtes. Dommage.
Je continu ma recherche.
Merci encore
Pascal

Bonsoir,
Si tu l'affiche à l'écran en 150 ou 200% tu pourras lire les cotes. Peut-être pas toutes mais tu peux extrapoler.
Amicalement

PS : Je crois qu'il n'y a pas d'autre document que celui-là.

Bonjour,
Oui bien sur je l'ai fait même un peu au delà de 200%, de façon à pouvoir lire ce qui reste lisible à différent %, mais certaines côtes sont vraiment illisibles. J'en ai retiré quelques unes malgré tout, je ne désespère pas de connaître les manquantes prochainement.
Quoi qu'il en soit merci pour ce retour amical.
Belle journée
Pascal

Tom5hp

Messages : 11
Date d'inscription : 26/05/2023
Age : 68
Localisation : 42720 Pouilly sous Charlieu

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  Tom5hp Mer 21 Juin - 10:32

m gosset a écrit:Bonsoir Tom,


Si tu veux une photo d’ une caisse de Cabriolet Châssis Long , en voici une …. celle du Président :

Chassis Cabriolet F3fda010



https://www.fichier-pdf.fr/2021/07/28/pg-trio-de-5hp-a-sandillon--jpr-2-fil//?

MG

Bonjour,
Magnifique, j'en trouve plusieurs soit sur le site amicale5hp, soit sur internet, je voudrais seulement avoir les côtes, longueur, largeur, courbures, ... .
Je suis prêt à me déplacer pour relever ces côtes sur un cabriolet, caisse bois accessible bien sur. Je suis au nord du département Loire 42 à coté de Roanne. Si quelqu'un connaît quelqu'un ...
Merci encore pour l'écoute de chacun
Belle journée
Pascal

Tom5hp

Messages : 11
Date d'inscription : 26/05/2023
Age : 68
Localisation : 42720 Pouilly sous Charlieu

Revenir en haut Aller en bas

Chassis Cabriolet Empty Re: Chassis Cabriolet

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
