graissage arbre commande magneto Empty graissage arbre commande magneto

Message  titeauto Lun 20 Jan - 21:43

Bonsoir. Le graissage de cet arbre est fait grace a une tuyau fin logé dans le carter!
il n'est pas certain que ce graissage soit efficace lors de petits déplacements..
QUESTION: comment graisser de façon complémentaire avec une burette. La vis bloquee par un écrou, sur le carter au dessus de l arbre d entrainement de la magnéto peut-il être demonte à cet effet?

merci
titeauto
titeauto

Messages : 33
Date d'inscription : 03/01/2011
Localisation : AMIENS 80

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  c3 Mar 21 Jan - 8:48

Bonjour,

Un marchand de pièces spécialisé en 5HP et bien connu propose une adaptation à partir d'un tuyau pris sur l'écrou du carter et qui remonte vers ces fameux pignons. C'est une solution.

Bonne journée

c3

c3

Messages : 334
Date d'inscription : 04/02/2010

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  titeauto Mar 21 Jan - 9:32

Oui merci c3, je ne savais pas je vais voir chez dp oto.
mais ma question, c est aussi par l EXTERIEUR peut on retirer la vis& ecrou au dessus de l axe de commande de la magnéto pour envoyer de grosses giclees d huile sur la pignonerie
titeauto
titeauto

Messages : 33
Date d'inscription : 03/01/2011
Localisation : AMIENS 80

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  Kronos Mar 21 Jan - 9:52

Bonjour ,
Les vis et écrous servent à maintenir le réglage des bagues de correction d' alignement de l' arbre d' entrainement . Les trous ne débouchent pas directement sur les pignons de l' arbre donc cela ne servira à rien . ( voir les superbes dessins très instructifs de Philippe )
Pour moi ....quoi , micalement ,
K

Kronos

Messages : 304
Date d'inscription : 16/03/2011
Localisation : Sud Ouest

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  titeauto Mar 21 Jan - 11:01

Kronos a écrit:Bonjour ,
Les vis et écrous servent à maintenir le réglage des bagues de correction d' alignement de l' arbre d' entrainement . Les trous ne débouchent pas directement sur les pignons de l' arbre donc cela ne servira à rien . ( voir les superbes dessins très instructifs de Philippe )
Pour moi ....quoi , micalement ,
K
ils sont disponibles où les dessins de Philippe?

merci et cordialement
titeauto
titeauto

Messages : 33
Date d'inscription : 03/01/2011
Localisation : AMIENS 80

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  Kronos Mar 21 Jan - 11:21

Ben voila , mais en cherchant un peu sur notre forum , on trouve ...... Very Happy

http://www.fichier-pdf.fr/2012/06/10/distribution-allumage-par-magneto-vue-eclatee/

Pour moi ...quoi ,amicalement ,
K

Kronos

Messages : 304
Date d'inscription : 16/03/2011
Localisation : Sud Ouest

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  titeauto Mar 21 Jan - 12:56

Ah oui philippe c est c3 ok j avais bien vu ce schéma
merci bcp pour le lien...tu sais on cherche tjrs mais croiser les infos c mieux

cdt a plus
Michel
titeauto
titeauto

Messages : 33
Date d'inscription : 03/01/2011
Localisation : AMIENS 80

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  c3 Mar 21 Jan - 14:27

titeauto a écrit:Oui merci c3, je ne savais pas je vais voir chez dp oto.

Pas ce professionnel, un autre, plus au sud est.

c3

c3

Messages : 334
Date d'inscription : 04/02/2010

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  Burnier Philippe Mar 21 Jan - 18:56

Bonsoir Titeauto,
Je joins 2 photos une fois le couvercle de distribution retiré.
Tu vois le tube de graissage des pignons de magnéto (30120).
Le pignon d'arbre à cames tourne dans le sens antihoraire donc l'huile est projetée vers le haut et lubrifie l'arbre de commande de la magnéto.
Une amélioration est proposée mais je n'ai pas encore eu la chance de voir un moteur équipé ainsi.

graissage arbre commande magneto Img_6710

graissage arbre commande magneto Img_6711

Amicalement
Philippe
Burnier Philippe
Burnier Philippe

Messages : 340
Date d'inscription : 28/09/2011
Localisation : 74 Haute-Savoie

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  titeauto Mer 22 Jan - 18:04

Merci Philippe
titeauto
titeauto

Messages : 33
Date d'inscription : 03/01/2011
Localisation : AMIENS 80

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  amicale5hp Jeu 23 Jan - 8:31

Bonjour,

Le principe de base, fonctionne bien, a une seule condition avoir une pompe à huile en bon état et sans jeux dans l'axe. ( voire la modification à faire)

Ne pas hésiter a faire mettre au rond l'arbre porte palette, et monter une bague bronze ( car le guide est en alu au départ ) ,pour avoir le maximum de pression dans le corps de la pompe.

Ensuite pour éviter l'usure de vos pignons , voici une astuce d'ancien,placer une feuille de papier a rouler les cigarettes et faire tourner, vous devez ressortir la feuille sans marque. Nous sommes en 1920/1925

Amicalement,
Jean Pierre

amicale5hp

Messages : 1543
Date d'inscription : 02/01/2010
Age : 77
Localisation : Orleans

http://amicale5hpsandillon.site.voila.fr/

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  Kronos Jeu 23 Jan - 8:36

Bonjour J-P ,
Sans marques ? Les pignons sont lisses ???  Very Happy
Amitiés ,
K

Kronos

Messages : 304
Date d'inscription : 16/03/2011
Localisation : Sud Ouest

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  amicale5hp Jeu 23 Jan - 8:43

Bonjour Kronos,

Hé oui, j'ai vu des pignons de distribution comme des lames de rasoir . Sur mon trèfle, après vingt deux ans de dur et bon service , une usure tout a fait normal. ET TOUJOURS DES DENTS,l'ami.
Bonne journée.
Jean Pierre

amicale5hp

Messages : 1543
Date d'inscription : 02/01/2010
Age : 77
Localisation : Orleans

http://amicale5hpsandillon.site.voila.fr/

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Graissage arbre magneto

Message  Burnier Philippe Ven 24 Jan - 22:17

Bonsoir,
Après recherche voici les images retrouvées sur le forum.

graissage arbre commande magneto 26684210

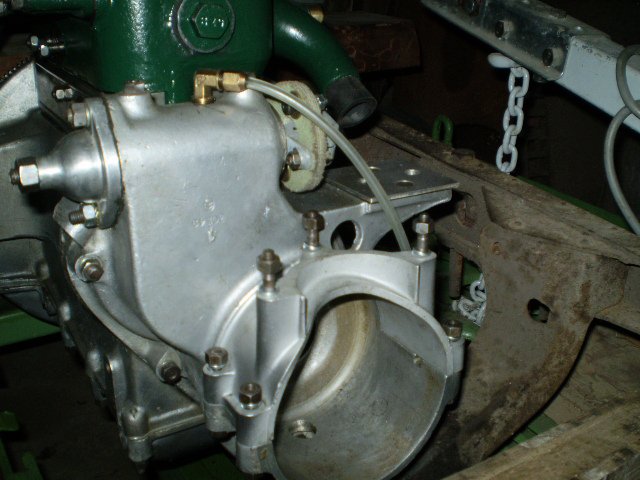

graissage arbre commande magneto 26684410

Amicalement
Philippe
Burnier Philippe
Burnier Philippe

Messages : 340
Date d'inscription : 28/09/2011
Localisation : 74 Haute-Savoie

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  The Great Godini Lun 16 Nov - 12:32

Quelqu'un a-t-il déjà rencontré cette modification.
graissage arbre commande magneto 20201110
Au démontage bien que la voiture n'aie pas roulé depuis un certain temps... toute la pignonnerie était bien huilée

The Great Godini

Messages : 32
Date d'inscription : 28/07/2018
Localisation : Belgique

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  amicale5hp Mar 17 Nov - 9:18

Bonjour,

Les pignons sont ou ????

Le tube cuivre sert a remonter et projeter l'huile sur les pignons ;

le trou ou est glissé le tube doit être libre, l'huile s'écoule par ce trou et fais le graissage simplement;

Si tu mets des ressorts sur les palettes , rien ne sert de faire le montage extérieur. L'huile remonte très bien par le tube si celui ci est bien nettoyé intérieurement ainsi que le passage dans le carter moteur et la pompe a huile.

Amicalement,
Jean Pierre

amicale5hp

Messages : 1543
Date d'inscription : 02/01/2010
Age : 77
Localisation : Orleans

http://amicale5hpsandillon.site.voila.fr/

Revenir en haut Aller en bas

graissage arbre commande magneto Empty Re: graissage arbre commande magneto

Message  The Great Godini Mar 17 Nov - 10:10

Et bien les pignons ont été retirés suite problème avec la clavette et puis je trouvais étrange le montage du tuyau d'huile. Pour ce qui est de l'arrivée d'huile tout fonctionne bien. Au remontage des bielles j'avais vérifié les alimentations des augettes.

The Great Godini

Messages : 32
Date d'inscription : 28/07/2018
Localisation : Belgique

Revenir en haut Aller en bas
