ALIGNEMENT AILES PLATTES TROIS PLACES DECALEES

Message  PATEVE12 le Dim 5 Mar - 20:51

Bonsoir, je continue le remontage de mon trois places décalées ailes plates de 1924, conduite à droite.
Je rencontre un soucis d'alignement et j'aimerai bien avoir vos avis.

Je pensais que le milieu de la casquette de l'avant de l'aile correspondait au niveau de l'alignement au centre de la bande de roulement du pneu.

Actuellement je me trouve avec le bord de l'aile qui couvre que de quelques millimètres le flanc du pneu !!!!

Est ce que quelqu'un peut me donner le positionnement de ses ailes avant par rapport aux pneus ?

Est ce que vous pouvez également me donner la longueur que vous avez entre les deux ailes avant mesurés depuis le bord extérieur,

puisque les supports des ailes avant sont montés sur des trous élargis qui permettent de rentrer ou de sortir l'aile ?

merci pour tous vos renseignements.

bonne soirée.

Cordialement.

Pat.
avatar
PATEVE12

Messages : 33
Date d'inscription : 31/03/2016
Age : 54
Localisation : AVEYRON

Revenir en haut Aller en bas

ALIGNEMENT AILES PLATTES TROIS PLACES DECALEES

Message  PATEVE12 le Ven 10 Mar - 8:25

Bonjour, on arrive au week end, et je vais pouvoir retravailler sur ma trois places décalées.
Je reviens vers vous pour savoir si quelqu'un peut me donner des conseils sur l'alignement des ailes avants sur un trois places décalées.

Ma question est de savoir si les ailes débordent des pneus, a savoir si quand on regarde la voiture de devant le milieu des ailes est aligné avec le milieu des pneus ?

Lorsque je positionne une règle entre le bas du pneu et le haut du pneu l'aile déborde légèrement de environ 5 mm.

Est ce que quelqu'un peut donner la longueur entre les deux ailes pris à l'extérieur ?

Merci pour toutes vos réponses, cela me permettra de finaliser l'alignement des ailes avant avec les bas volets et les marche pieds.

Merci et bonne journée.

cordialement.

Patrice.
avatar
PATEVE12

Messages : 33
Date d'inscription : 31/03/2016
Age : 54
Localisation : AVEYRON

Revenir en haut Aller en bas

ALIGNEMENT AILES PLATTES TROIS PLACES DECALEES

Message  PATEVE12 le Lun 27 Mar - 19:32

Bonsoir, personne pour me donner ces quelques renseignements d'alignement des ailes par rapport aux roues ?

Merci et bonne soirée.

Pat.
avatar
PATEVE12

Messages : 33
Date d'inscription : 31/03/2016
Age : 54
Localisation : AVEYRON

Revenir en haut Aller en bas

Re: ALIGNEMENT AILES PLATTES TROIS PLACES DECALEES

Message  amicale5hp le Mar 28 Mar - 6:32

Bonsoir,

Place tes ailes avant , tes bas volets,tes marche pied et tes ailes arrière.

Tes ailes avant centré sur les pneus. Une fois que cela est fait, tu tends une corde pour aligner tes ailes arrière;

Jean Pierre

amicale5hp

Messages : 1888
Date d'inscription : 02/01/2010
Age : 71
Localisation : Orleans

http://amicale5hpsandillon.site.voila.fr/

Revenir en haut Aller en bas

ALIGNEMENT AILES PLATTES TROIS PLACES DECALEES

Message  PATEVE12 le Mar 28 Mar - 6:47

Bonjour Jean-Pierre et merci pour ta réponse. si je comprend bien, les ailes avant sont centrés sur les pneus,
donc le milieu de la casquette de l'aile avant est centrée sur le milieu du pneu ?

Il faudra donc que j'agrandisse les trous des supports des ailes avants pour pouvoir sortir l'aile vers l'extérieur de manière à la centrer sur le pneu.

J'hésité un peu à faire cela, car ces trous étaient déjà bien agrandi vers l'extérieur !!!

En fait il faut que l'aile couvre bien les pneus ?

Merci pour ton aide et encore bravo pour ce forum d'entraide, c'est formidable.

PS: Sur un autre sujet, tu as pu voir que j'avais eu la chance de trouver des jauges à essence pour 10 HP,

si vous faites fabriquer des jauges pour 5hp, je serais preneur si c'est possible, des éléments qui me servirait à modifier mes jauges de 10 HP en 5 HP.

Merci encore et bonne journée.

Cordialement.

Pat.
avatar
PATEVE12

Messages : 33
Date d'inscription : 31/03/2016
Age : 54
Localisation : AVEYRON

Revenir en haut Aller en bas

Re: ALIGNEMENT AILES PLATTES TROIS PLACES DECALEES

Message  jyga le Mar 28 Mar - 15:32

bonjour

j' avais trouvé sur ce forum une cote extérieure entre  ailes: 133cm
et 132.5  sur la mienne...

Amitiés

jyga

Messages : 28
Date d'inscription : 08/05/2014
Age : 69
Localisation : Gers

Revenir en haut Aller en bas

ALIGNEMENT AILES PLATTES TROIS PLACES DECALEES

Message  PATEVE12 le Dim 2 Avr - 19:38

Bonsoir JYGA et merci pour la côte mesurée entre les deus bords extérieurs des ailes.
J'ai mesuré ce soir l'écartement de mes ailes et je trouve 133,00 ou 133.50 cm.

Ce qui correspond à ta mesure.

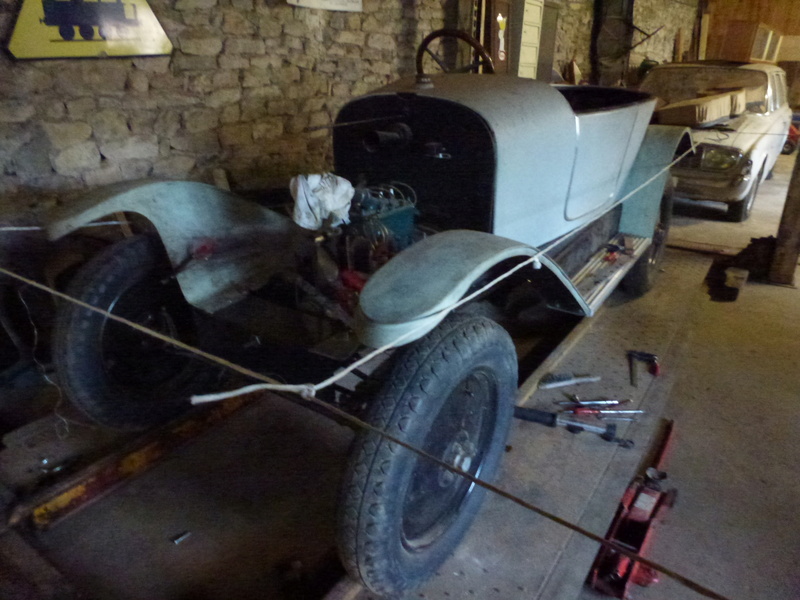

Je joint quelques photos qui montre bien mes interrogations sur le débordement ou pas des ailes sur les pneus.

Sur  les photos vous pourrez constater que le taquet en bois qui touche le pneu en bas et en haut affleure le bord de l'aile, ce qui fait que la casquette (milieu de l'aile) n'est pas complètement centrée avec le milieu du pneu !!! c'est peut être normal et je cherche a faire coïncider le milieu de l'aile avec le centre du pneu alors que d'origine ce n'était peut être pas le cas ???

J'attends vos réponses pour continuer mes réglages sur les ailes avants, ensuite je passe aux ailes arrières.

Merci pour votre aide et bonne soirée.

Amicalement.

PAT.




avatar
PATEVE12

Messages : 33
Date d'inscription : 31/03/2016
Age : 54
Localisation : AVEYRON

Revenir en haut Aller en bas

Re: ALIGNEMENT AILES PLATTES TROIS PLACES DECALEES

Message  jyga le Lun 3 Avr - 7:17

Bonjour

vu de ma fenêtre:
tu as un problème au niveau des supports d' ailes déformés ?

tes 2 supports d' aile Av ne sont pas horizontaux au niveau des fixations sur la traverse av
donc ça remonte tes ailes dont le dessus n' est pas à plat
il te faut descendre le coté extérieur des ailes, quitte à rentrer vers l' intérieur la fixation sur traverse av

la cote de 133 donnée si confirmée par d' autres, se règle une fois les phares montés par la barre de liaison
et la je peux agir sur cette cote de 133 cms
et la rigidité du tout est réellement assurée

Amitiés

jyga

Messages : 28
Date d'inscription : 08/05/2014
Age : 69
Localisation : Gers

Revenir en haut Aller en bas

Re: ALIGNEMENT AILES PLATTES TROIS PLACES DECALEES

Message  jyga le Lun 3 Avr - 18:47

Bonjour

j' ai remonté 2 roues av sur la mienne de 1925 trèfle.

et je suis quasi comme toi : les pneus ne sont pas au milieu des gardes boues à l' avant.
pour l' instant pneus de moto.. pas bon diamètre

à mon avis reste comme ça et attend d' autres infos


Amitiés

jyga

Messages : 28
Date d'inscription : 08/05/2014
Age : 69
Localisation : Gers

Revenir en haut Aller en bas

Re: ALIGNEMENT AILES PLATTES TROIS PLACES DECALEES

Message  PATEVE12 le Jeu 6 Avr - 19:21

Bonsoir JYGA, je vais suivre tes recommandations, ce week end, je vais aligner horizontalement mes supports d'ailes avec le châssis de manière à avoir les ailes bien plates. Mais je doute d'arriver à centrer mes ailes avec le milieu des pneus.

Si quelqu'un d'autre à des photos pour me rendre compte si je suis dans le vrai ou bien s'il faut vraiment aligner le milieu du pneu avec le milieu de l'aile.

Merci d'avance et bonne soirée.

Je vous tiendrai informé sur mes avancements.

Cordialement.

PAT.
avatar
PATEVE12

Messages : 33
Date d'inscription : 31/03/2016
Age : 54
Localisation : AVEYRON

Revenir en haut Aller en bas

SUITE RESTAURATION 5HP TROIS PLACES DECALEES

Message  PATEVE12 le Lun 23 Avr - 20:35

Bonjour, je reviens vers vous pour vous donner des informations concernant l'avancement de la restauration de mon trois places décalées, conduite à droite.
Comme vous pourrez le voir avec les photos jointes, j'ai réussi à aligner mes ailes avants (centrés par rapport aux pneus) avec les marche pied, les bas-volets et les ailes arrières.

J'avais en fait deux problèmes: 1: les deux blocs de lame a ressort étaient décentrés par rapport au châssis (1 cm d'écart) !!!!
                                             2: les supports des ailes avants n'étaient pas symétriques !!!!

Par contre j'ai un problème avec les tôles qui font la jonction entre les ailes arrières et la caisse !!!
Je n'arrive pas à avoir la tôle bien plate au niveau de la partie horizontale de cette tôle et en même temps qu'elle prenne bien la courbure de l'aile (Voir les photos pour comprendre mon explication).

J'ai acheté ces ailes avec ces tôles à un monsieur en DORDOGNE, qui les fabrique pour tous les modèles de 5HP.

Est ce que ces tôles sont les mêmes pour un trois places décalées, pour un trèfle, pour un torpédo pour un cabriolet ???

Merci pour votre aide.







avatar
PATEVE12

Messages : 33
Date d'inscription : 31/03/2016
Age : 54
Localisation : AVEYRON

Revenir en haut Aller en bas

SUITE RESTAURATION 5HP TROIS PLACES DECALEES

Message  PATEVE12 le Dim 29 Avr - 20:01

Bonsoir amis du forum, est ce que quelqu'un peut me renseigner sur le positionnement de mes tôles des ailes arrières sur mon trois places décalées ?

Est ce que mes tôles correspondent bien à l'origine, et dans ce cas là je ne leur donne pas le bon angle ?

Est ce que ces tôles ne correspondent pas à mon modèle de 5HP ?

Merci pour votre aide.

PS: aujourd'hui j'ai aligné mon capot moteur avec le radiateur et calandre, la charnière du capot a été remplacée (Diamètre: 6mm), et elle est complètement cassée !!!! je pense que d'origine elle est en 8mm, pouvez vous me le confirmer ?

Ou puis je trouver une telle charnière ?

Et dernier petit détail, j'ai également présenté mes arceaux de capote, mais ma caisse neuve n'est par percée pour les axes de maintien de ces arceaux !!

Sur le forum, j'ai vu quelque part que quelqu'un parle d'une distance de 106 mm depuis le support du pare brise !!

Est ce la bonne distance ?

Merci pour toutes vos réponses et bonne soirée.

Amicalement.

Patrice.
avatar
PATEVE12

Messages : 33
Date d'inscription : 31/03/2016
Age : 54
Localisation : AVEYRON

Revenir en haut Aller en bas

RESTAURATION 5HP TROIS PLACES DECALEES

Message  PATEVE12 le Mar 1 Mai - 20:00

Bonsoir, personne pour répondre à mes interrogations ?

- Position des tôles avec les ailes arrières ?

- Positionnement des axes articulation arceaux de capote (106 cm depuis barre maintient pare brise ?)

- Ou peut-on trouver une charnière (Piano)de capot diamètre de l'axe: 8 mm

- Ou peut on trouver le réglage (Pas de vis à droite et a gauche) de la barre des phares (diamètre : 10 mm)

Merci pour vos réponses.

Cordialement.

Patrice.
avatar
PATEVE12

Messages : 33
Date d'inscription : 31/03/2016
Age : 54
Localisation : AVEYRON

Revenir en haut Aller en bas

Re: ALIGNEMENT AILES PLATTES TROIS PLACES DECALEES

Message  m gosset le Mer 2 Mai - 5:47

Bonjour Patrice
Apparemment , la charniere de capot est un probleme depuis quelque temps:


http://amicale5hp.forumactif.com/t1200-charniere-capot?highlight=charniere


MG
avatar
m gosset

Messages : 1037
Date d'inscription : 29/01/2011
Localisation : UK

Revenir en haut Aller en bas

SUITE RESTAURATION 5HP TROIS PLACES DECALEES

Message  Nagul le Mer 2 Mai - 7:21

Bonjour Pateve
Voici une photo du montage des petites tôles sur les ailes arrières



Tu peux voir sur cette photo que cette tole est decoupée (attention a decouper petit a petit ) a la forme du galbe de l'aile et
ce bord se glisse sous le rabat du bord de l'aile Ensuite je l'ai fixée avec deux petits boulons sur  le tombant de l'aile
La partie verticale est tenue par la ferrure qui maintien l'aile (voir l'autre photo )


Je ne sais pas si c'est le montage d'origine Citroën mais a l'époque chaque carrossier faisait un petit peu a sa manière
En esperant que ceci t'aura eclairé
Citroënement votre
Nagul

Nagul

Messages : 92
Date d'inscription : 30/01/2014
Age : 73
Localisation : St Marcellin en Forez

Revenir en haut Aller en bas

SUITE RESTAURATION 5HP TROIS PLACES DECALEES

Message  PATEVE12 le Mer 2 Mai - 20:54

Bonsoir et merci pour vos réponses.

Merci NAGUL, pour tes photos et tes explications, j'avais bien vu que la partie qui va se loger sous la caisse était horizontale !!!

il faut que j'arrive à reformer l'angle pour obtenir une partie horizontale.

Merci MG pour les renseignements concernant la charnière capot, j'avais bien vu en cherchant dans le forum les informations que tu me donnes. Quelqu'un dit que l'on peut en monter une en acier !!!!

Peut on retrouver l'adresse ou l'on peut se procurer cette charnière de diamètre 8mm en acier ?

Est ce quelqu'un peut me donner l'adresse pour se procurer le réglage pas à gauche et pas à droite pour la barre des phares en 10 mm.

Merci à vous tous et longue vie à ce forum qui est une mine de renseignements.
avatar
PATEVE12

Messages : 33
Date d'inscription : 31/03/2016
Age : 54
Localisation : AVEYRON

Revenir en haut Aller en bas

Re: ALIGNEMENT AILES PLATTES TROIS PLACES DECALEES

Message  Fer le Jeu 3 Mai - 6:13

Je refait le reglage des ailes avec une ancien tendeur d'une galerie de toit a qui j'ai souder des tiges de fer ronds avec une oeil a l'extremitié. Ces tendeurs se vend aussi chez des fourniseurs de bateaux a voile.

avatar
Fer

Messages : 1496
Date d'inscription : 12/04/2010
Age : 56
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

SUITE RESTAURATION 5HP TROIS PLACES DECALEES

Message  Nagul le Jeu 3 Mai - 7:01

Bonjour Pateve
Ce serait mieux de mettre des barres de cette charnière en inox en bronze ou en laiton
Tu peux trouver tout un tas de fournisseurs sur Google en tapant Barre en bronze ou barre en inox
et la tu aura tout un tas d'adresse
Cordialement
Nagul

Nagul

Messages : 92
Date d'inscription : 30/01/2014
Age : 73
Localisation : St Marcellin en Forez

Revenir en haut Aller en bas

SUITE RESTAURATION 5HP TROIS PLACES DECALEES

Message  PATEVE12 le Jeu 3 Mai - 12:54

Merci FER, pour ce conseil, j'avais cette idée en tête, mais je ne savais pas comment trouver le système de réglage.

Pour répondre à NAGUL, je suis d'accord avec toi je préfèrerai monter une charnière en inox ou en laiton, mais comme on n'arrive plus a en trouver, je me posais la question d'en monter une en acier puisque de toute façon par la suite elle est peinte avec le capot.

Celle qui est monté actuellement sur mon capot est complètement cassée !!!! et en plus elle a un axe de 6 mm qui flotte dans le support arrière et dans la gorge à l'avent sur le radiateur.

l'idéal serait de trouver une charnière en inox ou en laiton avec un axe de diamètre 8 mm.

Je suis également à la recherche d'un voir deux écrous borgnes pour tenir ma roue de secours sur son support.

J'ai des écrous de passe mais qui ne sont pas assez long, si vous possédez ce style de boulons comme les photos ci-dessous,
je suis intéressé.

La longueur totale est de: 30 mm, la partie conique mesure 10 mm, la partie hexagonale avec les six pans mesure:12 mm
et la dernière partie ronde mesure:8 mm .Le filetage intérieur va jusqu'au fond de le l'écrou.

Merci encore pour vos réponses.

Cordialement.

Patrice.



avatar
PATEVE12

Messages : 33
Date d'inscription : 31/03/2016
Age : 54
Localisation : AVEYRON

Revenir en haut Aller en bas

AJUSTEMENT PETITES TÔLES SUR LES AILES ARRIERES

Message  PATEVE12 le Dim 13 Mai - 20:38

Bonsoir, sur les conseils et les photos de NAGUL, que je remercie, j'ai réussi a positionner mes tôles sur les ailes arrières.

Par contre petit problème, je n'arrive pas à faire coïncider parfaitement les deux tôles au niveau de la jonction.

Aux deux extrémités (Coté caisse et côté bout de l'aile) il n'y a pas de problème les deux tôles sont correctement collées l'une contre l'autre, mais dans la partie (milieu de la tôle) ou il y a la courbure, cette petite tôle n'arrive pas à se coller complètement au rabat du bord de l'aile, j'ai un angle formé entre les deux tôles (je mettrai une photo demain, ce sera plus explicite).

j'ai été voir les ailes d'origine, le bout de cette tôle côté bout d'aile est en fait fixée par la tôle elle même qui est retournée sur le rabat du bord de l'aile, et le reste est maintenu par 4 rivets.

Est ce que ce montage est courant à tous vos 5HP ?

il me sera difficile de riveter dans la courbure puisque mes tôles ne sont pas jointées parallèlement.

Je penser peut être faire braser ces deux tôles dans la partie médiane, et mettre un rivet aux deux extrémités. Qu'en pensez vous ?

Merci pour toutes vos réponses et conseils qui pourront m'aider à finir la partie carrosserie de mon trois places décalées.
avatar
PATEVE12

Messages : 33
Date d'inscription : 31/03/2016
Age : 54
Localisation : AVEYRON

Revenir en haut Aller en bas

Re: ALIGNEMENT AILES PLATTES TROIS PLACES DECALEES

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
