Restauration Torpedo 2 Pl N° 3084

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Restauration Torpedo 2 Pl N° 3084

Message  Trefle12 le Ven 1 Avr - 10:47

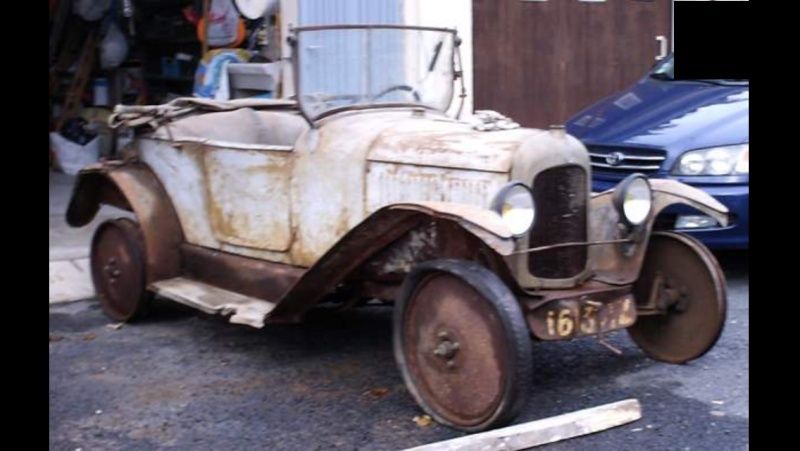

Voila ma nouvelle aquisition ,
Une des premieres Torpedo 2 Places , le N° 3084 .
Elle possede des jantes 700 X 80 et un allumage par delco , contrairement aux precedentes.
En piteux etat au niveau des boiseries caisse irrecuperable, le proprietaire me la cédé en pieces detachées
avec une caisse reconstruite sur la base des anciens elements en decomposition.
Ceci dit elle est parfaitement complete excepté les papillons de pare brise et une jante manquante .

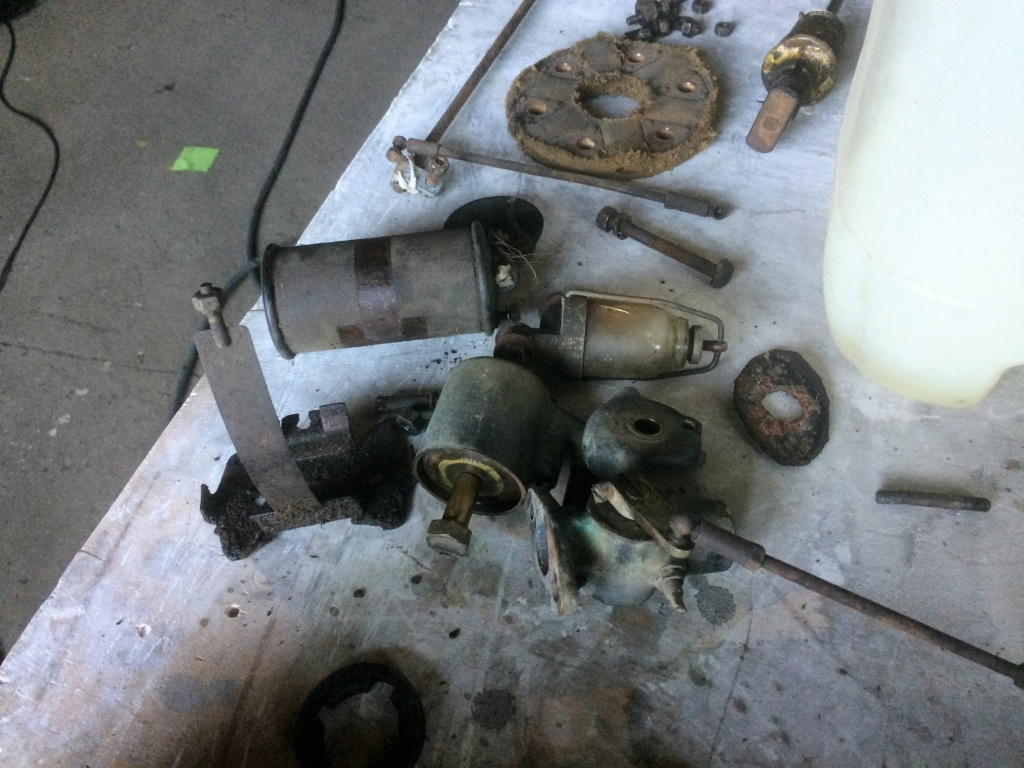

apres demontage:























Dernière édition par Trefle12 le Ven 20 Oct - 20:32, édité 1 fois
avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Fer le Ven 1 Avr - 17:43

Une interessante aquisition, bonne chance avec.
avatar
Fer

Messages : 1446
Date d'inscription : 12/04/2010
Age : 56
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  ludo le Ven 1 Avr - 19:25

Bonsoir ,
un beau jouet et complet en plus .

Bon courage ou bon plaisir car elle mérite d'être remontée et à bientôt

Amicalement
avatar
ludo

Messages : 257
Date d'inscription : 19/10/2011
Age : 47
Localisation : FRESNES 94

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Trefle12 le Ven 8 Avr - 13:51

le transport



et le stockage de la premiere partie au fond de mon garage , le chassis et la mecanique .



deuxieme partie la caisse bois , j'ai remarqué un implant sur l'arrondi du montant , le menuisier a du se tromper dans la decoupe.



les ferrures et renforts sont en places , mais a ajuster et encastrer dans la partie bois a certains endrois .



on voit bien la partie arriere qui a ete sauvée et d'origine l'arrondi de la pointe et le bois du dossier de sieges .



voila la greffe .



je vais controler tout ca et effectuer un ajustement des pentes si necessaire au rabot ou ponceuse a bande

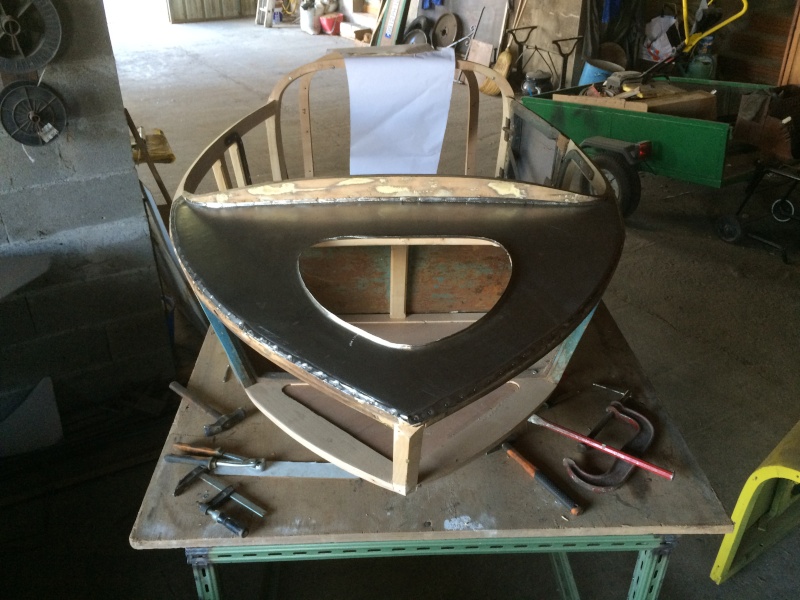

fabrication des planchers



plancher pointe arriere



la cloison pare feu , bizarre il y a une descente de cable electrique des deux cotés



la porte possede bien un numero inscrit 3267 , mais il est different de celui de la plaque ...??? bizarre
la serrure n'est pas d'origine





ajustage du galbe



positionnement du pare brise et des montans , l'essuie glace lui est d'origine . Very Happy



avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  olivier11300 le Ven 8 Avr - 21:53

Bonsoir
c'est assez incroyable, j'ai la copie conforme au garage...la 30220! J'ai le même tablier avec le n°
Avec la caisse arrière aussi restaurée avec le maximum de bois d'origine, j'en ferai des photos.
Voilà un post que je vais suivre assidûment!
Olivier
avatar
olivier11300

Messages : 40
Date d'inscription : 13/06/2011
Age : 45
Localisation : Limoux

http://www.audeliterie.com

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Trefle12 le Dim 10 Avr - 10:45

Bonjour,

Un montage particulier , ... mais qu'est ce qu'ils on du faire avec ca .. ???



une tige de 15 mm de diametre forgée en U d'un coté L de l'autre et deux anneaux a chaque extremité , le tout pris sur les supports de valise .



la tole est en trop mauvais etat le plus simple est de la remplacer par une neuve



decoupe au gabarit



formage du bord tombé du dossier et de l'uoverture du coffre .



mise en place final et ajustage .



le couvercle, ses charnieres et le systeme de fermeture .





avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  julio ubierna le Dim 10 Avr - 19:24

Bonjour Trefle 12.
J'adore votre Citroen et votre restauration, pour moi, est un modèle pour la restauration de ma voiture, je vais suivre dans le forum.
Une question:
Vous êtes métallurgiste?
découpe plasma, tases, marteaux, des rouleaux de fil mig .....
Félicitations pour votre travail
Regards from Burgos

julio ubierna

Messages : 81
Date d'inscription : 07/01/2012
Age : 44
Localisation : Burgos -España

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Trefle12 le Mar 7 Juin - 18:22

Bonjour,

Apres un moment d'absence , reprise des travaux de tolerie sur la caisse ma voiture


cote passager

Prise de cotes pour realisation des ailes Avant et Arriere .

Je vais realiser un gabarit de decoupe pour chaque partie ainsi qu'un gabarit de forme Avant et Arriere .

















Ailes avant sans les bajoues

presentation sur les supports d'ailes



Ailes arrieres terminées






Amicalement Very Happy

Alain
avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Fer le Mar 7 Juin - 19:38

superbe travail, mes compliments bounce
avatar
Fer

Messages : 1446
Date d'inscription : 12/04/2010
Age : 56
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Trefle12 le Mar 7 Juin - 21:41

merci fer Very Happy
avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Trefle12 le Lun 12 Déc - 17:27

Bonsoir,

reprise des travaux sur la caisse , decoupe plasma des passage support de pare brise .



positionnement de la tole d'auvent









avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Trefle12 le Dim 12 Fév - 17:54

le chassis train avant et pont en piteux etat



l'enorme jeu dans les axes du train avant est a recuperer.



jeu egalement dans le differentiel et clavettes de tambour.





decapage et peinture



avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Refection du pont

Message  Trefle12 le Sam 29 Avr - 10:24

Demontage et nettoyage





voila d'ou venait le jeu  , la clavette cassée battait dans le logement .

curieusement le systeme de remplissage du pont est une piece rapportée et rivetée sur le couvercle de pont en aluminium sur ce modele .

les roulements ont ete remplaces , le jeu du differentiel est acceptable et pas de poin dur a la rotation , je remonte comme ca .

les garniture de frein remplacées , ainsi que les clavettes des tambour .

etancheitée et remontage

Very Happy
avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Trefle12 le Mar 23 Mai - 16:15

partie carosserie












avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

AILES

Message  PHV60 le Jeu 25 Mai - 12:17

Salut Trèfle:
Visuellement d'après la photo, la partie arrière de tes ailes ne serait elle pas un peu trop haute ?
Beau travail de confection
A+

PHV60

Messages : 234
Date d'inscription : 30/05/2010
Age : 61
Localisation : OISE

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Trefle12 le Jeu 15 Juin - 18:07

bonjour ,

mise en place des arceaux , ca tombe nikel merci PHV 60 ,  Very Happy

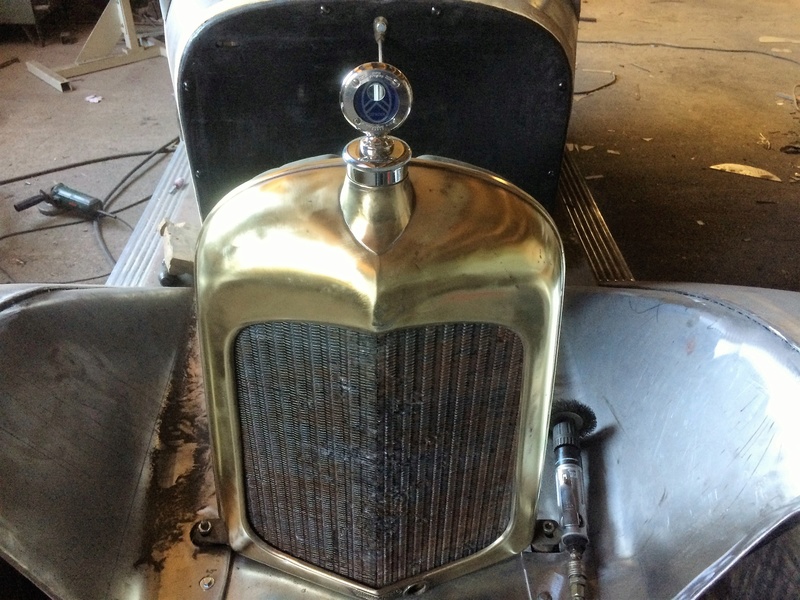

ajustage du capot calandre , percage du reservoir .







bouchage des trous du TBDB et ajustage au galbe.



bouchonnage a la pate a roder



nettoyage a l'esence



montage et ajustage des instument



ajustage du tour de caisse , ca tombe impeccable . un coup de chapeau au menuisier qui a realise la caisse c'est parfait.

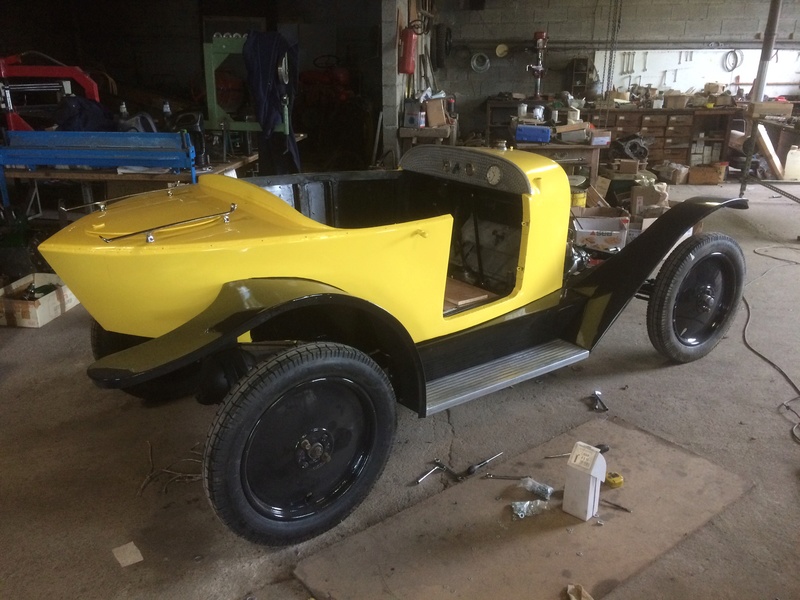

le montage a blanc est terminé


Very Happy

alain
avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

ARCEAUX

Message  PHV60 le Jeu 15 Juin - 18:59

Salut Trèfle
Merci, tout le monde est content, je vois que tu travail à la chaine, pas encore de robot ?Very Happy
beau travail
a+

PHV60

Messages : 234
Date d'inscription : 30/05/2010
Age : 61
Localisation : OISE

Revenir en haut Aller en bas

PARTIE MECANIQUE

Message  Trefle12 le Mar 19 Sep - 17:31

Bonjour,

reprise des travaux par la partie mecanique



le moteur est complet mais en mauvais etat , il comporte un support cassé qui a subi une reparation de fortune.
il est muni d'un delco et d'une bobine d'origine , la dynamo est particuliere .



le support de dynamo est cassé a la bride de serrage .



l'entrainement de l'arbre a cames se fait par un pignon a taille droite , le pignon d'entrainement du delco est en bon etat , l'ensemble est bien gras
mais sans jeu.



le vilebrequin n'est pas marqué , les coussinets de bielle sont de visu en bon etat





le repere de calage de la distribution



je pense que l'embrayage n'a jamais ete demonté



une curiosité REMARQUABLE.....une reparation de fortune , 2 boulons a bois pour la partie superieure



et une cale a bois pour maintenir l'alignement , ca devait pas rouler bien droit tout ca.



un nouveau carter



montage des elements et j'ai rajouté un petit tube de graissage interieur pour le pignon de l'allumeur .






Voila pour le moment  Very Happy

Alain


Dernière édition par Trefle12 le Mar 24 Oct - 17:29, édité 1 fois
avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Fer le Mar 19 Sep - 20:08

Le tuyau est d'origine tourné vers les pignons droites. On peut souder les pieds d' aluminium du moteur.
avatar
Fer

Messages : 1446
Date d'inscription : 12/04/2010
Age : 56
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Trefle12 le Mer 20 Sep - 12:46

Bonjour Fer,

En ce qui concerne le tuyau cuivre de lubrification , je pensais alimenter en huile
Le petit pignon d'entraînement de l'allumeur , mais en reflechissant bien tu a raison je vais le courber
Pour graisser le pignon d'arbre à cames , le pignon d'allumeurs devrait se graisser uniquement
Avec les projections .
Quand au carter je n'ai rien pour souder l'alu , et il était en très mauvais état .
je fais une entorse à l'origine mais cette voiture estune reconstruction totale et
malheureusement y'a plus grand chose d'origine .

Amicalement

Alain
avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Trefle12 le Lun 16 Oct - 10:10

La mecanique est enfin prete , realesage a 55.5 , les soupapes on ete changées ainsi que tous les goujons de culasse.
En ce qui concerne le bas moteur l'embiellage qui etait en bon etat n'a pas eté touché , par contre la pompe a huile
a ete refaite entierement .
l'embrayage etait en bon etat je l'ai degraissé nettoyé et remonté tel quel .



La boite etait aussi en bon etat (pignonnerie ) , les bagues on ete changées ainsi que les roulements .





Entorse a l'origine :
la dynamo faiblarde avait deja du mal d'origine a alimenter le systeme d'allumage sur ce modele a delco
aussi j'ai opté pour la pose d'un alternateur sur la transmission .
un passage a 12 V me permettra de donner plus de puissance a l'etincelle et fiabiliser le systeme
tout en faisant des economies sur de l'achat des peripheriques.



Apres un savant calcul sur les vitesses de rotation , j'ai fait usiner une poulie qui vient s'emmencher sur la tulipe de
transmissionqui est maintenue en position par 3 points de soudure ( le syteme est reversible ) .
l'alternateur est fixé sur la barre transversale , bloqué et un ressort puissant fait office de tendeur .





La Dynamo a ete conservée et vidée . J'ai fait usiner un faux axe pour pouvoir me raccorder a la dent de loup de la manivelle.

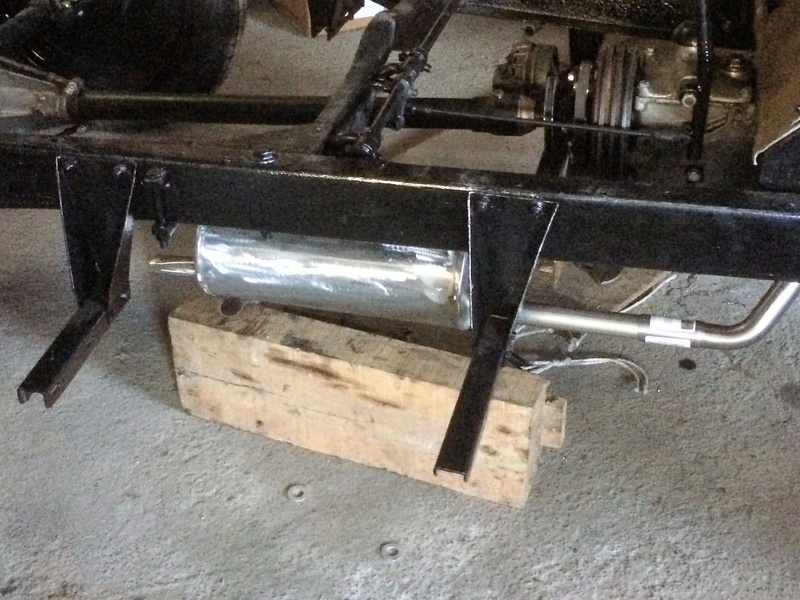

L'echappement est refait a neuf , tube et coude inox + silencieux tole cintrée embouts bombés .



Dernière édition par Trefle12 le Mar 24 Oct - 17:26, édité 1 fois
avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Trefle12 le Ven 20 Oct - 18:00

Mise en place de la carosserie



Ajustage de l'ensemble , montage de la cloison pare feu et de la tringlerie d'acceleration



Ajustage de la plaque des pedales , tringlerie de freinage et montage du contacteur de demarrage .



mise en place du marchepied , support d'aile AR , Aile AR et Aile avant .





avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  amicale5hp le Ven 20 Oct - 18:50

Bonsoir trèfle,

Pourrais tu me fournir un tube inox pour mon Torpédo.

Tu me passe la réponse en MP et ton prix.
Merci d'avance.

JEAN Pierre

amicale5hp

Messages : 1786
Date d'inscription : 02/01/2010
Age : 71
Localisation : Orleans

http://amicale5hpsandillon.site.voila.fr/

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  amicale5hp le Ven 20 Oct - 18:52

J'ai oublié, beau travail, tu fais de la fumée bientôt ??? ou la remise en Route ....
Jean Pierre

amicale5hp

Messages : 1786
Date d'inscription : 02/01/2010
Age : 71
Localisation : Orleans

http://amicale5hpsandillon.site.voila.fr/

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Trefle12 le Ven 20 Oct - 20:25

Bonsoir jean pierre

En fait concernant le tube inox echappement je l’ai commandé sur internet
Avec un coude à 60 , l’ensemble est monté souple emboîté et maintenu en
Position avec des ressorts ( même principe que sur les motos ) .
Seul la fixation du silencieux à l’extremite est monté entre deux caoutchouc
Pour permettre à l’ensemble de se déformer en suivant les déformations du châssis.
Ça évite de casser le collecteur d’echappement fonte en roulant .

Je Récupère la facture et je t’envoie ça en MP demain .
En ce qui concerne la mise en route , j’ai cassé le plateau tournant en Bakélite
Du distributeur allumeur en le démontant ( grrr ) et comme je veux
La remonter comme a l’origine je suis en recherche .

De ce fait la mise en route n’a pas été effectuée encore , donc j’avance en carrosserie.

Amicalement

Alain


avatar
Trefle12

Messages : 406
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: Restauration Torpedo 2 Pl N° 3084

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
