montage tolerie

Message  cantet bruno le Jeu 23 Oct - 18:50

Bonjour à tous, demain soir je vais chercher mes feuilles de toles pour faire les cotés de caisse et l'auvent mais j'ai une question que me turlupine .
Faut il que je tombe un bord sur la partie haute et sur la partie basse de mes cotés de caisse et idem sur la partie arrière de l'auvent ?

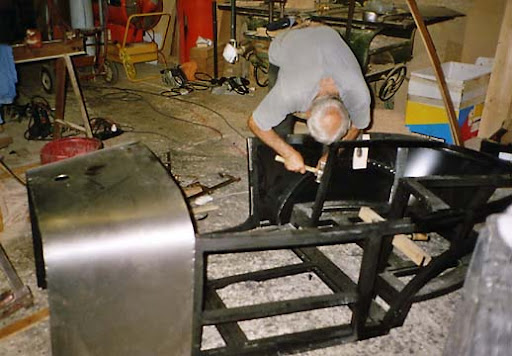

Pour bien comprendre je vous joint une photo que j'ai trouvé sur LBC ou j'ai ajouté des flèches.

Cordialement     Bruno
url=http://servimg.com/image_preview.php?i=69&u=18010386][/url]

cantet bruno

Messages : 135
Date d'inscription : 09/12/2012
Age : 59
Localisation : Deux-Sèvres

Revenir en haut Aller en bas

Re: montage tolerie

Message  JEAN PIERRE le Jeu 23 Oct - 19:01

PERSONELLEMENT JE COMMENCERAIS PAR LE BAS POUR VENIR RECOUVRIRE AVEC LA TOLE DU DESSUS
MAIS JE ME TROMPE PEUT ETRE
avatar
JEAN PIERRE

Messages : 260
Date d'inscription : 09/12/2012
Age : 74
Localisation : SAINT QUENTIN

Revenir en haut Aller en bas

Re: montage tolerie

Message  cantet bruno le Jeu 23 Oct - 19:19

Merci Jean pierre mais ma question portait plus sur le faite qu'il falait ou pas faire un bord tombé !!!!

Cordialement Bruno

cantet bruno

Messages : 135
Date d'inscription : 09/12/2012
Age : 59
Localisation : Deux-Sèvres

Revenir en haut Aller en bas

Re: montage tolerie

Message  JEAN PIERRE le Jeu 23 Oct - 19:55

quand tu pose ta tôle de coffre par exemple, as tu un excèdent de tôlerie?
au fait ou a tu eue cette carrosserie , ce n était pas sur le bon coin?
avatar
JEAN PIERRE

Messages : 260
Date d'inscription : 09/12/2012
Age : 74
Localisation : SAINT QUENTIN

Revenir en haut Aller en bas

Re: montage tolerie

Message  cantet bruno le Jeu 23 Oct - 20:22

Ce n'est pas ma tolerie c'est juste une photo que j'ai prise sur LBC pour faire voir ou je pensais qu'il y avait un bord tombé
Ma tolerie je la fait moi même d'ou mon intérogation sur les bords.

Bruno

cantet bruno

Messages : 135
Date d'inscription : 09/12/2012
Age : 59
Localisation : Deux-Sèvres

Revenir en haut Aller en bas

Re: montage tolerie

Message  Trefle12 le Jeu 23 Oct - 23:53

bonsoir ,

En premier lieu il faut faire des patrons en papier de toutes les surfaces , ils vont servir de gabarits de découpe pour la tôle.
Toute les tôles sont planes , il n'y a pas de bombé donc les patrons vont épouser précisément les galbes.

Un patron pour l'auvent , un patron pour le coté droit , le coté gauche , la pointe AR et la porte.

Commencer par l'auvent , tu agrafes le papier de manière a couvrir la totalité de l'auvent sans boursouflure ni plis .
Tracer un repère de l'axe de l'auvent sur la caisse et le gabarit ( ça va aider pour le positionnement de la tôle )
ensuite a l'aide d'un marqueur fin tu traces le gabarit en suivant les courbes du bois bien précisément.

Dégrafer le gabarit , mettre a plat et scotcher sur une tôle de 0,8 mm d’épaisseur ( non galva ) et rajouter 15 mm en plus du trait
(qui correspond au bord tombé)

A l'aide d'un pointeau tu pointe la tôle (coups de pointeau assez serré et précis !!!! ) en suivant ce nouveau trait tout le tour.
A l'aide d'une cisaille découper la tôle en suivant les points le plus précisément possible.

La tôle auvent est prête . ( en ce qui concerne le trou de passage du réservoir , il se fera ultérieurement et lors du montage)

Même méthode pour la tôle coté droit et gauche et tole de pointe AR : Patron papier / agrafes / tracé gabarit + 15 mm) / pointeau / découpe. (attention a la précision ces tôles sont longues )

La porte se fait en dernier après avoir tôlé la caisse , c'est assez compliqué car il faut ajuster les jeux , en tenant compte de l’épaisseur de la tôle , du profil en T , des charnières et du loquet.
Et surtout avant de la toler il faut fixer une languette de tôle d'equilibrage en croix pour annuler la déformation résultant du tolage.

Amicalement
Alain
avatar
Trefle12

Messages : 391
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: montage tolerie

Message  Trefle12 le Jeu 23 Oct - 23:58


Reponse bord tombé,

Pour toler , âpres avoir positionne la tôle d'auvent ( repère Axe ) la maintenir en position avec des presse tout le tour.
Le bord tombé se fait sur place avec un marteau postillon et un tas que tu maintiens derrière la boiserie pour amortir
le choc .
En partant de l'axe et face au tableau de bord , tu fais un bord tombé et en équilibrant coté droit coté gauche ensuite avec un pointeau
tu troue la tôle tout les 4 cm environ et tu pointes .
Répéter l’opération tout le tour

Alain
avatar
Trefle12

Messages : 391
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: montage tolerie

Message  JEAN PIERRE le Ven 24 Oct - 7:18

donc apparemment je n avais pas faux
avatar
JEAN PIERRE

Messages : 260
Date d'inscription : 09/12/2012
Age : 74
Localisation : SAINT QUENTIN

Revenir en haut Aller en bas

Re: montage tolerie

Message  amicale5hp le Ven 24 Oct - 7:39

Bonjour,

;En effet il faut faire le patron ,, si tu rapporte et trace sur les angles vif, il te faut rajouter un bon centimètre pour faire les rabats et les retraits, il est toujours plus facile de recouper. Le rabat pour éviter toute déformation doit être de 5/6 MM
Attention à la tôle du coffre, pas facile , a faire en premier.
Bon courage , assez simple à réaliser, moins sur un cabriolet.
Amicalement,
Jean Pierre

amicale5hp

Messages : 1763
Date d'inscription : 02/01/2010
Age : 71
Localisation : Orleans

http://amicale5hpsandillon.site.voila.fr/

Revenir en haut Aller en bas

Re: montage tolerie

Message  amicale5hp le Ven 24 Oct - 7:42

Bonjour Trèfle 12,
Tu finit ta voiture ????
Prêt pour un rallye 2015 ?
A bientôt,
Jean Pierre

amicale5hp

Messages : 1763
Date d'inscription : 02/01/2010
Age : 71
Localisation : Orleans

http://amicale5hpsandillon.site.voila.fr/

Revenir en haut Aller en bas

Re: montage tolerie

Message  Fer le Ven 24 Oct - 7:54

je vu le carrossier mettre du tole sur la caisse. Serré avec quelques serre-joints. Apres il coupe avec son cisseaux electrique un 1.5cm au dessus du bord du boisserie. Abaisse les bords a petits coups de mallet. et ils sont troués avec une clouet et fixe au pointes au fur et mesure. Pour les pieces speciales il faut biensur faire des modeles.
avatar
Fer

Messages : 1434
Date d'inscription : 12/04/2010
Age : 55
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

Re: montage tolerie

Message  Trefle12 le Ven 24 Oct - 11:53

Bonjour JP

Je n'ai pas encore fini ma torpédo 2 places , pas mal de travail en ce moment.
Je mettrai des photos bientôt.
Ça ne m'empêche pas d'être un fidèle lecteur.
Rallye 2015 , je suis un peu loin .

Amicalement

Alain

avatar
Trefle12

Messages : 391
Date d'inscription : 30/03/2012
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

Re: montage tolerie

Message  cantet bruno le Mar 28 Oct - 20:10

Bonjour, je me pose la question de savoir quel genre de clous sont utilisé pour fixer la tôle sur la caisse ?
Cordialement Bruno

cantet bruno

Messages : 135
Date d'inscription : 09/12/2012
Age : 59
Localisation : Deux-Sèvres

Revenir en haut Aller en bas

Re: montage tolerie

Message  Fer le Mar 28 Oct - 20:38

Je sais que ils n'etaient pas grand. Regarde sur le site du usine des clous a Creteil ils ont beaucoups de clous disponibles pour tous les metiers.
http://www.clous.eu/
avatar
Fer

Messages : 1434
Date d'inscription : 12/04/2010
Age : 55
Localisation : Limbourg Pays-Bas

Revenir en haut Aller en bas

Re: montage tolerie

Message  Kronos le Mar 28 Oct - 22:19

Bonsoir ,
Personnellement j' ai utilisé des pointes acier à tête plate . On peut mettre aussi à tête ronde car c' est caché ...... Very Happy
Amicalement ,
K

Kronos

Messages : 729
Date d'inscription : 16/03/2011
Localisation : Sud Ouest

Revenir en haut Aller en bas

Re: montage tolerie

Message  amicale5hp le Mer 29 Oct - 7:39

Bonjour,

Il existe des pointes spéciales pour carrosserie (voir chez Dépanoto). Un peu grosse a mon gout pour une 5HP, mais qui passe sous la ceinture de caisse.

Amicalement,
Jean Pierre

amicale5hp

Messages : 1763
Date d'inscription : 02/01/2010
Age : 71
Localisation : Orleans

http://amicale5hpsandillon.site.voila.fr/

Revenir en haut Aller en bas

Re: montage tolerie

Message  cantet bruno le Mer 29 Oct - 18:06

Bonjour, et merci pour les renseignements concernant les clous de carrossier je vais regarder sur le site.

Cordialement Bruno

cantet bruno

Messages : 135
Date d'inscription : 09/12/2012
Age : 59
Localisation : Deux-Sèvres

Revenir en haut Aller en bas
